Kuglelejer Engineering Guide Et dybt rille kugleleje er et enkelt række rullende element leje, hvis indre og ydre løbebaner danner en kontinuerlig rille dyb nok til at holde kuglen centreret under både radial og moderat aksial belastning. Det er den mest udbredte kuglelejetype i verden, der bruges overalt, hvor en aksel skal rotere jævnt, stille og med lav friktion. ENKELT RÆKKE / 8-BALL LAYOUT Definition Hvad er et dybt rillekugleleje, nøjagtigt A dybt rille kugleleje er et rulleleje bygget af en indre ring, en ydre ring, et sæt stålkugler og et bur, hvor løbesporene på begge ringe er bearbejdet lidt større end kuglens radius, så kuglen sidder i en dyb, tætsluttende kanal. Denne geometri er, hvad der lader et dybt rillekugleleje bære radial belastning, aksial belastning i begge retninger og høj rotationshastighed inde i en kompakt del. Navnet kommer direkte fra formen på racerbanen. I et glat radial leje er rillen lav og modstår kun belastning, der skubber lige gennem akslen. I et kugleleje med dyb rille skæres rilleradius kun marginalt større end selve kuglen, normalt inden for et par procent, så bolden har aldrig plads til at kravle ud af kanalen, selv når akslen skubber sidelæns. Den eneste geometriske beslutning er grunden til, at dybe rillekuglelejer blev standardvalget på tværs af næsten alle maskinkategorier, fra en køkkenblendermotor til en transportørgearkasse. Når folk søger efter en lejekugle eller et lejekugleleje uden at kende det tekniske navn, beskriver de næsten altid netop denne del. Det er det leje, som de fleste ingeniører først tager billeder af, fordi det vises på flere katalogsider, flere OEM-tegninger og flere reservedelslister end nogen anden familie med rullelejer. Hvorfor rilledybden betyder noget En dybere rille øger kontaktbuen mellem kugle og løbebane. Mere kontaktbue spreder belastningen over et større område, hvilket hæver både den radiale og aksiale belastningsværdi uden at øge lejets ydre dimensioner. Hvorfor det kører så hurtigt Fordi kuglerne ruller i stedet for at glide, og fordi designet ikke behøver nogen separat trykkomponent, forbliver friktionen lav. At lav friktion er hovedårsagen til, at dybe sporkuglelejer tolererer de højeste hastighedsfaktorer af enhver almindelig lejetype. Anatomi Delene inde i et dybt rillekugleleje Hvert rillekugleleje, uanset hvor lille eller stort, er bygget af de samme fem funktionelle dele. At forstå hver enkelt gør det meget nemmere at læse et lejestørrelsesdiagram eller et lejemålsdiagram senere, fordi hver dimension på dette diagram er knyttet til en af ​​disse komponenter. 01 Indvendig ring Presser på akslen og bærer den indre løbebanerille. Dens boringsdiameter er det første tal i ethvert lejestørrelsesdiagram. 02 Yderring Sidder i husets boring og bærer den ydre løbebanerille. Dens udvendige diameter definerer sammen med boringen lejets tværsnit. 03 Boldkomplement En ring af hærdede stålkugler, normalt otte til ti i en lille eller mellemlang boring, der ruller mellem de to løbebaner og fysisk bærer lasten. 04 Bur eller holder Holder boldene jævnt fordelt rundt om løbebanen, så de ikke rører hinanden, hvilket ville skabe glidende friktion og hurtigt slid. 05 Forsegling eller skjold Et valgfrit dæksel presset eller fastgjort på den ydre ring, der holder smøremiddel inde og snavs ude. Åbne, afskærmede og forseglede versioner deler alle den samme interne geometri. Bemærk: udtrykket kugleleje bruges ofte løst til at beskrive hele samlingen, mens lejekugle alene refererer normalt kun til den løse stålkuglekomponent, der sælges separat til reparation eller eftersmøring. Arbejdsprincip Hvordan et dybt rillekugleleje bærer belastning Et dybe rillekugleleje fungerer efter et punktkontaktprincip. Hver stålkugle berører den indre løbebane på et punkt og den ydre løbebane på et punkt, og belastningen passerer gennem de to små kontaktflader i stedet for på tværs af en hel linje, som den ville i et rulleleje. Punktkontakt holder rullemodstanden lav, hvilket er grunden til, at sporkuglelejer spinder mere frit end næsten enhver anden lejefamilie af samme størrelse. Fordi løbebanens rille er dyb på begge ringe, er linjen, der forbinder de to kontaktpunkter, ikke helt lige gennem midten af ​​bolden, den sidder i en lille vinkel, ofte citeret som nogenlunde nul grader i hvile, men skiftende lidt under aksial belastning. Den skiftende kontaktvinkel er det, der gør det muligt for et enkelt række dybt rille kugleleje at modstå tryk fra begge retninger uden at skulle bruge et andet, modsat leje. Et konisk rulleleje eller et vinkelkontaktleje skal parres for at håndtere tovejs tryk. Et enkeltrækket kugleleje med dyb rille gør det alene, i én del, til én pris. Radial kapacitet Radial belastning skubber lige ned gennem akslen ind i huset. Hele cirklen af ​​kugler deler denne last, hvor kuglerne direkte under lastlinjen bærer den største andel. Aksial kapacitet Aksial belastning skubber langs akslens midterlinje. Den dybe rille lader kontaktpunkterne skifte lidt, så en del af hver kugle stadig modstår fremstødet, i begge retninger. Konfigurationer Enkelt række dybe rille kuglelejer vs dobbelt række Det meste af det, folk mener med et dybt rille kugleleje, er det enkelt række dybe rille kugleleje, som er langt den mere almindelige konfiguration. En dobbeltrækket version fordobler kuglekomplementet i et bredere leje, hvilket øger den radiale kapacitet uden at stable to separate enkeltrækkelejer på akslen. Tabellen nedenfor viser de to konfigurationer side om side. Feature Enkeltrækket dybt rille kugleleje Dobbeltrækket dybe sporkugleleje Boldrækker 1 2 Typisk bredde Smal standardserie Omtrent 1,3 til 1,6x bredden af en enkelt række tilsvarende Radial kapacitet Baseline Omtrent 1,5 til 1,8x højere Aksial kapacitet Moderat, begge retninger Højere, begge retninger Pris pr. enhed Lavere Højere Almindelig brug Elektriske motorer, pumper, gearkasser, apparater Tunge remskiver, blæsere med høj radial belastning, tekstilmaskineri I praksis dækker dybe spor-enkeltrækkede kuglelejer mere end ni ud af ti industrielle anvendelser, fordi de fleste aksler ikke har brug for den ekstra radiale margin, som et dobbeltrækket design giver. Dobbeltrækkelejer er forbeholdt situationer, hvor pladsen langs akslen er begrænset, men den radiale belastning er usædvanlig høj. Fordele Hvorfor dybe rillekuglelejer er standardvalget Spørg enhver lejeingeniør, hvad rillekuglelejer er gode til, og svaret er næsten altid det samme: alt, hvad der ikke er et ekstremt tilfælde. De er ikke de højeste belastningslejer, der findes, og de er ikke de hurtigste tilgængelige, men de er det bedste hele vejen rundt om kompromis mellem belastning, hastighed, omkostninger og enkelhed, hvilket netop er grunden til, at den globale produktionsvolumen for denne enkeltlejetype overgår alle andre rullelejefamilier tilsammen. Lav friktion, lav varmeudvikling Høj begrænsende hastighed Tovejs aksial kapacitet i én del Enkel, billig fremstilling Bred størrelse og tolerance tilgængelighed Lav vedligeholdelse under normal drift Stille løb i fart Nem udveksling mellem mærker Relativ driftshastighed efter lejetype Illustrativ begrænsende hastighedsfaktor, samme borestørrelse, fedtsmøring, indekseret til 100 for dybe rillekuglelejer Dyb rille Vinkelkontakt Cylindrisk rulle Tilspidset rulle 100 85 70 50 Forsegling og afskærmning Åbne, afskærmede og forseglede dybe rillekuglelejer Et sporkugleleje kan leveres med flere forskellige beskyttelsesniveauer, og suffikset efter størrelsesnummeret fortæller dig, hvilken du holder. Dette betyder lige så meget som de rå dimensioner, når du matcher et erstatningskugleleje med en maskine. Suffiks Beskyttelsestype Egner sig bedst til Åbn Ingen skjold eller tætning, pakket med fedt af brugeren eller oliebad smurt Rene, kontrollerede miljøer med et dedikeret smøresystem ZZ / 2Z Metalskærme på begge sider, berøringsfri Let støvbeskyttelse, højere hastighed end forseglede typer RS / 2RS Gummitætninger på begge sider, let kontakt Generel industri- og apparatbrug, holder fedtet forseglet for livet RZ / 2RZ Gummitætninger, berøringsfrit design med lav friktion Højere speed applications that still need seal level protection Dimensionering Deep Groove Kuglelejer Størrelsesskema og Dimensioner Hvert rillekugleleje er beskrevet af tre kernemål: boringsdiameter, udvendig diameter og bredde. Tilsammen udgør disse tre tal diagrammet med lejemål, der vises på hvert producentdatablad. Tabellen nedenfor er et standard kuglelejestørrelsesdiagram for de mest almindelige metriske serier, der dækker serierne 60 ekstra lette, 62 lette og 63 mellemstore. Lejenummer Boring (mm) Udvendig diameter (mm) Bredde (mm) Dynamisk belastning (kN) Begrænsende hastighed (fedt, rpm) 6000 10 26 8 4.6 28000 6001 12 28 8 5.1 26000 6002 15 32 9 5.6 24000 6003 17 35 10 6.0 22000 6004 20 42 12 9.4 19000 6200 10 30 9 5.1 26000 6201 12 32 10 6.8 24000 6202 15 35 11 7.6 22000 6203 17 40 12 9.6 20000 6204 20 47 14 12.7 18000 6205 25 52 15 14.0 16000 6300 10 35 11 7.6 22000 6301 12 37 12 9.7 20000 6302 15 42 13 11.4 19000 6303 17 47 14 13.5 17000 6304 20 52 15 15.9 15000 Ovenstående figurer er repræsentative katalogniveauværdier, der bruges til generel sammenligning. Bekræft altid nøjagtige lejestørrelser og lejemål i forhold til det aktuelle producentdatablad før bestilling, da belastningsværdierne varierer lidt mellem produktionsstandarderne. Udvendig diameter vækst i serier, 20 mm boring Sammenligning af, hvordan udvendig diameter ændres på tværs af 60-, 62- og 63-serien ved samme boringsstørrelse, fra lejestørrelsestabellen ovenfor 6004-serien 6204-serien 6304-serien 42 mm 47 mm 52 mm Sådan aflæses en lejebetegnelse En kode som 6205-2RS-C3 pakker lejestørrelser og optioner i én streng. At skille det ad gør hele lejemålsdiagrammet nemmere at bruge fremover. Kode segment Betydning 62 Serie og type, her et let serie sporkugleleje 05 Borekode, gange med 5 for at få boring i mm, så 05 er lig med 25 mm 2RS Gummitætninger monteret på begge sider C3 Intern frihøjde klasse, C3 er løsere end standard frihøjde Materialer Materialer Used to Build a Deep Groove Ball Bearing Ringene og kuglerne i et standard kugleleje med dyb rille er lavet af kromlegeret lejestål, oftest kvalitet GCr15, som er gennemhærdet til omkring 60 til 64 HRC. Den hårdhed gør det muligt for den lille bold til løbebanekontakten at håndtere gentagne stresscyklusser uden at deformeres. Bure er typisk udstanset stål til lejer med mindre boringer og bearbejdet messing eller konstrueret polymer til lejer med større eller højere hastighed. Kromstål, GCr15 Standardmaterialet til langt de fleste sporkuglelejer. God hårdhed, god udmattelseslevetid og lave omkostninger gør det til standard på tværs af industri- og forbrugerudstyr. Rustfrit stål, 440C Bruges, hvor fugt eller mild ætsende eksponering er et problem, såsom fødevareforarbejdningslinjer, marineudstyr og udendørs maskiner. Keramisk hybrid Siliciumnitridkugler parret med stålringe reducerer vægt og friktion yderligere, brugt i højhastighedsspindler og specialiserede elektriske motordesigns. Konstrueret plastbur Reducerer burets masse og friktion ved høj hastighed, almindeligt i elektriske motorlejer, der skal køre stille i lange serviceintervaller. Ansøgninger Hvad bruges dybe rillekuglelejer til Det ærlige svar på, hvad de dybe rillekuglelejer bruges til, er næsten alt, der drejer. Fordi designet håndterer radial belastning, moderat tryk i begge retninger og høj hastighed alt sammen i én kompakt og billig del, blev det gået til roterende støtte på tværs af næsten enhver industri, der bygger maskiner. Industri Typisk beliggenhed Hvorfor kuglelejer med dybe spor passer Elektriske motorer Drivende og ikke-drevende akselstøtte Høj hastighed, lav støj, lav friktion varme Automotive Generatorer, vandpumper, gearkasseaksler, hjulnavsunderenheder Kompakt størrelse, pålidelig under vibrationer Hvidevarer til hjemmet Vaskemaskine tromler, blæsere, blendere, vakuummotorer Lave omkostninger, støjsvag drift, lang fedtlevetid Landbrugsmaskiner Gearkasser, pumpeaksler, transportørruller Støvtolerant med forseglede varianter Industrielle ventilatorer og pumper Løbehjulsakselstøtte Høj begrænsende hastighed, good axial capacity Transportørsystemer Rulle- og remskiveaksler Enkel montering, bredt størrelsesområde Elværktøj Motoraksel og geartrinsstøtte Lille kuvert, højhastighedskapacitet Tekstil maskineri Spindler og rulleaksler Præcisionsløb, lav vibration Andel af den globale efterspørgsel efter kuglelejer med dybe spor efter slutbrug Illustrativ fordeling brugt til generel orientering, faktiske tal varierer efter region og år Elektriske motorer Automotive Hvidevarer Industrielt udstyr Andet 28 % 24 % 19 % 15 % 14 % Udvælgelse Sådan vælger du det rigtige dybe rillekugleleje Bekræft aksel- og husdimensionerne Mål akseldiameteren for boringsstørrelse og husets boring for udvendig diameter, og krydsreferencer derefter mod et lejestørrelsesdiagram for at vælge kandidatdelnumre. Beregn radial og aksial belastning Læg de faktiske kræfter sammen, som lejet vil se under drift, inklusive enhver remspænding eller gearindgrebskraft, ikke kun den statiske vægt af den roterende enhed. Kontroller den nødvendige hastighed Sammenlign dit driftsomdrejningstal med grænsehastighedskolonnen i kuglelejedimensionsskemaet, og anvend derefter en sikkerhedsmargin for fedtets levetid og omgivende temperatur. Vælg en tætningstype Vælg kun åbne lejer, hvis du har et kontrolleret smøresystem, ellers vælg 2RS eller ZZ baseret på miljøets støv-, fugt- og hastighedsprofil. Vælg rydningsklasse Standardafstand passer til det meste almindelige arbejde, mens C3-afstand er almindeligt for elektriske motorer, der kører varme og har brug for ekstra intern plads. Bekræft tolerancegraden ABEC- eller ISO P0-tolerance er fin til almindelige maskiner, mens præcisionsspindler og højhastighedsudstyr har brug for P6 eller strammere. Installation og vedligeholdelse Installation og vedligeholdelse af et dybt rillekugleleje Monteringstryk Tryk altid mod ringen, der monteres, den indvendige ring ved montering på en aksel og den ydre ring, når du presser ind i et hus, så der aldrig kommer kraft gennem kuglerne. Varmeassisteret montering For en interferenspasning lader opvarmning af lejet til omkring 80 til 100 grader Celsius det glide ind på akslen uden kraft, hvorefter det krymper på plads, når det afkøles. Smøreinterval Forseglede lejer er typisk smurt for livet, mens åbne og afskærmede lejer på kontinuerligt udstyr normalt skal eftersmøres hver tredje til tolvte måned afhængigt af hastighed og temperatur. Kontrol af justering Aksel og hus skal forblive koncentriske inden for lejeproducentens tolerance, da forskydning koncentrerer belastningen på et smalt bånd af løbebanen og forkorter udmattelseslevetiden markant. Almindelige fejltilstande Symptom Sandsynlig årsag Forebyggelse Slibning eller ruhed Forurening inde i racerbanen Skift til en forseglet variant, forbedre hustætningen Overophedning Overfedtende eller for stram pasform Følg vejledningen for påfyldningsmængde, bekræft pasformstolerance Afskalning eller afskalning Træthed fra vedvarende overbelastning Kontroller belastningsberegningen igen, opgrader til en serie med højere kapacitet Rustmærker på racerbanen Fugtindtrængen eller opbevaringsfugtighed Brug forseglede lejer, opbevar i original emballage Løs pasform, skaftslip Underdimensioneret aksel eller slidt husboring Bekræft tolerance mod ISO-tilpasningstabeller før montering Indkøb Hvor kan man købe dybe rillekuglelejer Ensartede dimensioner, verificeret stålkvalitet og stabil varmebehandling betyder lige så meget som tallene trykt på et lejemålsdiagram. En leverandør, der kører sine egne smednings-, drejnings-, varmebehandlings- og slibelinjer, kan holde tolerance og belastning langt mere konsekvent end en handelsvirksomhed, der kun ompakker lejer fra blandede kilder. Ningbo Zhenhai Hualei Bearing Co., Ltd. Ningbo Zhenhai Hualei Bearing Co., Ltd. fremstiller dybe sporkuglelejer på tværs af 60, 62 og 63-serien, sammen med åbne, ZZ og 2RS tætningsvarianter, størrelser fra små instrumentboringslejer op til mellemstore industrielle lejer. Virksomheden er en praktisk mulighed for købere, der har brug for pålidelige lejestørrelser, stabil forsyningsvolumen og støtte til at matche et kugleleje med en eksisterende tegning eller udskifte et forældet varenummer. 60/62/63 Seriedækning på tværs af standard metriske lejestørrelser Åben / ZZ / 2RS Tætningsmuligheder tilgængelige på tværs af de fleste varenumre GCr15 Kromlejestål brugt til ringe og kugler OEM support Hjælp til at matche varenumre til eksisterende tegninger Ofte stillede spørgsmål Deep Groove Kuglelejer FAQ Hvad bruges et sporkugleleje til i hverdagsudstyr Den understøtter en roterende aksel mod radial belastning og moderat tryk fra side til side på samme tid, hvorfor den dukker op i motorer, pumper, ventilatorer og apparattromler frem for i udstyr, der kun er bygget til ren tryk eller ekstremt tung radial belastning. Hvad bruges dybe sporkuglelejer til sammenlignet med rullelejer Dybe sporkuglelejer favoriserer hastighed og lav friktion, mens rullelejer favoriserer højere radial kapacitet ved lavere hastighed. De fleste almindelige maskiner bruger dybe sporkuglelejer, medmindre belastningen er usædvanlig tung for den tilgængelige akselstørrelse. Hvordan læser jeg lejestørrelser fra et varenummer De sidste to cifre i de fleste standarddelnumre giver boringen i millimeter, når de ganges med fem, og seriecifrene foran angiver den udvendige diameter og breddefamilien, som begge er opført på et standard lejestørrelsesdiagram. Kan et enkelt række dybe sporkugleleje erstatte et dobbeltrækket leje Kun hvis den radiale belastning er inden for den enkelte rækkes klassificering. Et enkelt række dybe sporkugleleje har lavere radial kapacitet end en dobbeltrækket enhed i samme udvendige diameter, så belastningsberegningen bør altid kontrolleres igen før udskiftning. Hvad er forskellen mellem en lejekugle og et kugleleje En lejekugle er den enkelte stålkugle, der sælges løs til reparation eller eftersmøring. Et kugleleje er den komplette samling, ringe, kugler og bur sammen, klar til at montere på en aksel. Hvor længe holder et rillekugleleje Levetiden afhænger af belastning, hastighed, smøring og justering, men et korrekt valgt og korrekt monteret dybe sporkugleleje under normal industridrift kører normalt i flere år, før løbebanen viser træthed. Resumé Den korte version Et dybt rille kugleleje er den daglige arbejdshest for roterende maskiner. Dens dybe løbebanerille lader en kompakt, overkommelig del bære radial belastning, aksial belastning i begge retninger og høj rotationshastighed på samme tid, hvilket er grunden til, at den forekommer i flere designs end nogen anden lejetype. Uanset om du læser et kuglelejestørrelsesdiagram for at matche en udskiftningsdel, sammenligner enkeltrækkede og dobbeltrækkede muligheder eller køber volumenproduktion fra en producent som Ningbo Zhenhai Hualei Bearing Co., Ltd., gælder det samme underliggende princip, rilledybden er funktionen, og alt andet ved lejet følger af det. .dgbb-wrap { --dgbb-primary: #1c50a2; --dgbb-primary-dark: #0f2f61; --dgbb-primary-mid: #2c6bc7; --dgbb-primary-tint: #eaf1fb; --dgbb-primary-tint2: #d3e2f7; --dgbb-steel: #6b7686; --dgbb-steel-light: #cfd6e0; --dgbb-accent: #e8862f; --dgbb-ink: #17202b; --dgbb-ink-soft: #45505f; --dgbb-line: #d8e0ec; --dgbb-white: #ffffff; font-family: 'Inter', -apple-system, BlinkMacSystemFont, sans-serif; color: var(--dgbb-ink); line-height: 1.7; width: 100%; box-sizing: border-box; } .dgbb-wrap * { box-sizing: border-box; } .dgbb-wrap h1, .dgbb-wrap h2, .dgbb-wrap h3 { font-family: 'Space Grotesk', 'Inter', sans-serif; color: var(--dgbb-primary-dark); line-height: 1.25; margin: 0 0 16px 0; } .dgbb-wrap p { margin: 0 0 16px 0; color: var(--dgbb-ink-soft); font-size: 16.5px; } .dgbb-wrap a { color: var(--dgbb-primary); } .dgbb-mono { font-family: 'JetBrains Mono', monospace; } /* ---------- Hero ---------- */ .dgbb-hero { background: linear-gradient(135deg, var(--dgbb-primary-dark) 0%, var(--dgbb-primary) 62%, var(--dgbb-primary-mid) 100%); border-radius: 22px; padding: 56px 48px; position: relative; overflow: hidden; color: #fff; } .dgbb-hero::before { content: ""; position: absolute; inset: 0; background-image: linear-gradient(rgba(255,255,255,0.06) 1px, transparent 1px), linear-gradient(90deg, rgba(255,255,255,0.06) 1px, transparent 1px); background-size: 34px 34px; opacity: 0.5; pointer-events: none; } .dgbb-hero-inner { position: relative; display: flex; gap: 48px; align-items: center; flex-wrap: wrap; } .dgbb-hero-text { flex: 1 1 420px; min-width: 300px; } .dgbb-eyebrow { display: inline-flex; align-items: center; gap: 8px; background: rgba(255,255,255,0.14); border: 1px solid rgba(255,255,255,0.3); color: #fff; font-family: 'JetBrains Mono', monospace; font-size: 12.5px; letter-spacing: 0.06em; text-transform: uppercase; padding: 6px 14px; border-radius: 999px; margin-bottom: 18px; } .dgbb-wrap .dgbb-hero h1 { color: #fff; font-size: 40px; font-weight: 700; margin-bottom: 18px; letter-spacing: -0.01em; } .dgbb-hero p.dgbb-lead { color: rgba(255,255,255,0.92); font-size: 18px; max-width: 640px; margin-bottom: 0; } .dgbb-hero-diagram { flex: 1 1 320px; min-width: 280px; display: flex; justify-content: center; } /* ---------- Body sections ---------- */ .dgbb-section { padding: 52px 4px; border-bottom: 1px solid var(--dgbb-line); } .dgbb-section:last-of-type { border-bottom: none; } .dgbb-kicker { font-family: 'JetBrains Mono', monospace; font-size: 12.5px; letter-spacing: 0.08em; text-transform: uppercase; color: var(--dgbb-primary); font-weight: 600; margin-bottom: 10px; } .dgbb-section h2 { font-size: 28px; font-weight: 700; } .dgbb-section h3 { font-size: 19px; font-weight: 600; margin-top: 28px; } .dgbb-answer-box { background: var(--dgbb-primary-tint); border-left: 4px solid var(--dgbb-primary); border-radius: 10px; padding: 22px 26px; margin: 20px 0 28px 0; } .dgbb-answer-box p { color: var(--dgbb-ink); font-size: 17px; margin-bottom: 0; } .dgbb-answer-box strong { color: var(--dgbb-primary-dark); } /* ---------- Two column grid ---------- */ .dgbb-grid-2 { display: grid; grid-template-columns: 1fr 1fr; gap: 24px; margin: 24px 0; } @media (max-width: 720px) { .dgbb-grid-2 { grid-template-columns: 1fr; } } .dgbb-card { background: #fff; border: 1px solid var(--dgbb-line); border-radius: 14px; padding: 22px 24px; } .dgbb-card h3 { margin-top: 0; color: var(--dgbb-primary-dark); font-size: 17px; } .dgbb-card p { margin-bottom: 0; font-size: 15.5px; } /* ---------- Component list ---------- */ .dgbb-component-list { list-style: none; margin: 0; padding: 0; display: grid; gap: 12px; } .dgbb-component-list li { display: flex; gap: 16px; align-items: flex-start; background: #fff; border: 1px solid var(--dgbb-line); border-radius: 12px; padding: 16px 18px; } .dgbb-component-num { flex: 0 0 auto; width: 32px; height: 32px; border-radius: 8px; background: var(--dgbb-primary); color: #fff; font-family: 'JetBrains Mono', monospace; font-size: 13px; font-weight: 600; display: flex; align-items: center; justify-content: center; } .dgbb-component-list b { color: var(--dgbb-primary-dark); display: block; margin-bottom: 3px; } .dgbb-component-list span { color: var(--dgbb-ink-soft); font-size: 15px; } /* ---------- Tables ---------- */ .dgbb-table-scroll { overflow-x: auto; margin: 22px 0; border-radius: 12px; border: 1px solid var(--dgbb-line); } table.dgbb-table { border-collapse: collapse; width: 100%; font-size: 15px; background: #fff; } table.dgbb-table tr.dgbb-thd td, table.dgbb-table tr.dgbb-thd th { background: var(--dgbb-primary); color: #fff; font-family: 'JetBrains Mono', monospace; font-weight: 600; font-size: 12.5px; letter-spacing: 0.03em; text-transform: uppercase; text-align: left; padding: 13px 16px; white-space: nowrap; } table.dgbb-table td, table.dgbb-table th { padding: 12px 16px; text-align: left; border-bottom: 1px solid var(--dgbb-line); color: var(--dgbb-ink-soft); } table.dgbb-table tr:last-child td { border-bottom: none; } table.dgbb-table tr:nth-child(even):not(.dgbb-thd) { background: #f8fafd; } table.dgbb-table td.dgbb-num { font-family: 'JetBrains Mono', monospace; color: var(--dgbb-primary-dark); font-weight: 600; } /* ---------- Chart blocks ---------- */ .dgbb-chart-block { background: #fff; border: 1px solid var(--dgbb-line); border-radius: 16px; padding: 28px 30px 20px 30px; margin: 24px 0; } .dgbb-chart-title { font-family: 'Space Grotesk', sans-serif; font-weight: 600; font-size: 16px; color: var(--dgbb-primary-dark); margin-bottom: 4px; } .dgbb-chart-sub { font-size: 13.5px; color: var(--dgbb-steel); margin-bottom: 18px; } /* ---------- Ordered steps ---------- */ .dgbb-steps { counter-reset: dgbb-step; list-style: none; margin: 0; padding: 0; } .dgbb-steps li { counter-increment: dgbb-step; position: relative; padding: 4px 0 24px 46px; border-left: 2px solid var(--dgbb-primary-tint2); margin-left: 15px; } .dgbb-steps li:last-child { border-left-color: transparent; padding-bottom: 4px; } .dgbb-steps li::before { content: counter(dgbb-step); position: absolute; left: -17px; top: 0; width: 32px; height: 32px; border-radius: 50%; background: var(--dgbb-primary); color: #fff; font-family: 'JetBrains Mono', monospace; font-weight: 600; font-size: 13px; display: flex; align-items: center; justify-content: center; } .dgbb-steps b { color: var(--dgbb-primary-dark); display: block; margin-bottom: 4px; font-size: 16px; } .dgbb-steps p { margin-bottom: 0; } /* ---------- Tags / pills ---------- */ .dgbb-pill-row { display: flex; flex-wrap: wrap; gap: 10px; margin: 18px 0; } .dgbb-pill { background: var(--dgbb-primary-tint); color: var(--dgbb-primary-dark); border: 1px solid var(--dgbb-primary-tint2); padding: 7px 14px; border-radius: 999px; font-size: 13.5px; font-weight: 600; } /* ---------- FAQ ---------- */ .dgbb-faq-item { border: 1px solid var(--dgbb-line); border-radius: 12px; padding: 20px 22px; margin-bottom: 14px; background: #fff; } .dgbb-faq-item h3 { margin: 0 0 8px 0; font-size: 16.5px; color: var(--dgbb-primary-dark); } .dgbb-faq-item p { margin-bottom: 0; font-size: 15px; } /* ---------- Callout / company panel ---------- */ .dgbb-company-panel { background: linear-gradient(120deg, var(--dgbb-primary-dark), var(--dgbb-primary)); border-radius: 20px; padding: 40px 42px; color: #fff; position: relative; overflow: hidden; } .dgbb-company-panel::after { content: ""; position: absolute; right: -60px; top: -60px; width: 220px; height: 220px; border-radius: 50%; border: 1px solid rgba(255,255,255,0.18); } .dgbb-company-panel::before { content: ""; position: absolute; right: -10px; top: -10px; width: 140px; height: 140px; border-radius: 50%; border: 1px solid rgba(255,255,255,0.18); } .dgbb-company-panel h2 { color: #fff; } .dgbb-company-panel p { color: rgba(255,255,255,0.9); } .dgbb-company-grid { display: grid; grid-template-columns: repeat(4, 1fr); gap: 18px; margin-top: 26px; position: relative; } @media (max-width: 780px) { .dgbb-company-grid { grid-template-columns: repeat(2, 1fr); } } .dgbb-company-stat { background: rgba(255,255,255,0.1); border: 1px solid rgba(255,255,255,0.22); border-radius: 12px; padding: 16px 18px; } .dgbb-company-stat b { display: block; font-family: 'Space Grotesk', sans-serif; font-size: 24px; margin-bottom: 4px; } .dgbb-company-stat span { font-size: 13px; color: rgba(255,255,255,0.85); } /* ---------- Divider label ---------- */ .dgbb-note { font-size: 13.5px; color: var(--dgbb-steel); border-top: 1px dashed var(--dgbb-line); padding-top: 12px; margin-top: 18px; } .dgbb-wrap ul.dgbb-plain { margin: 0 0 16px 0; padding-left: 20px; color: var(--dgbb-ink-soft); } .dgbb-wrap ul.dgbb-plain li { margin-bottom: 8px; font-size: 16px; }

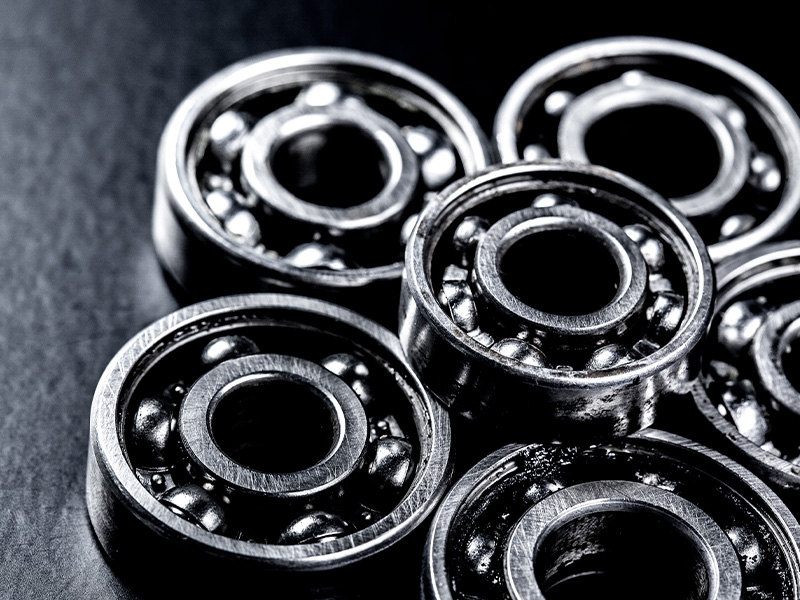

Direkte svar Små lejer, der typisk spænder fra omkring 1 millimeter til 30 millimeter i ydre diameter, er de komponenter, der tillader præcisionsfremstilling at holde snævre rotationstolerancer inde i kompakte rum. Deres præstation afhænger af fire faktorer frem for alle andre: løbebanegeometriens nøjagtighed, kugle- eller rullekvalitet, burmateriale og fastholdelse af smøring . Få disse fire rigtige, og et lille leje vil overgå sin størrelse og køre i titusindvis af timer inde i medicinsk udstyr, robotled, optiske instrumenter og mikromotorer. 1 til 30 mm Typisk ydre diameter område klassificeret som lille størrelse ABEC 7 til 9 Almindelige præcisionskvaliteter, der bruges i instrumentklasselejer ±0,5 til 2 mikron Typisk løbebane-rundhedstolerance ved højpræcisionsgrader 30.000 timer Opnåelig levetid i korrekt specificerede applikationer Hvad kvalificerer som et lille leje Definition af størrelsesklassen før diskussion af tekniske valg I fremstillingsterminologi, en lille leje refererer generelt til rullelejer med en udvendig diameter under 30 millimeter, og i mange kataloger indsnævrer klassifikationen yderligere til lejer med en boring under 10 millimeter. Under denne tærskel bruger ingeniører ofte udtrykket miniatureleje, og under ca. 3 millimeter i ydre diameter gælder udtrykket instrumentleje eller mikroleje. Forskellen har betydning, fordi fysikken i rullende kontakt ændres i lille skala. Defekter i overfladefinishen, der ville være irrelevante på et 100 millimeter leje, bliver proportionelt signifikante på et 5 millimeter leje. En ridse på 0,3 mikron dybde er en afrundingsfejl på et stort industrileje, men på en miniaturelejeløbebane kan det måleligt forkorte udmattelseslevetiden. Dette er grunden til, at produktion af små lejer ligger tættere på fremstilling af præcisionsinstrumenter end til tung industriel bearbejdning. En anden måde at forstå størrelsesklassen på er gennem forholdet mellem vægtykkelse og belastning. Et stort industrileje har en generøs ringvægstykkelse i forhold til de belastninger, det bærer, hvilket giver stålet plads til at absorbere mindre fremstillingsvariationer uden målbar effekt på kørenøjagtigheden. Et lille leje har forholdsvis tynde ringe, så enhver variation i varmebehandling, slibetryk eller råmaterialers renhed viser sig direkte i den færdige del. Ingeniører, der går fra at designe med store lejer til at designe med små lejer, er ofte nødt til at genoverveje antagelser om acceptabel varians, fordi tolerancer, der tidligere blev behandlet som baggrundsstøj, bliver primære designvariabler. Små lejer er også usædvanlige, idet deres katalogpris er en dårlig forudsigelse for teknisk værdi. Et miniatureleje, der koster nogle få dollars, kan være den enkelte komponent, der afgør, om et helt kirurgisk instrument består kalibrering, mens et meget større og dyrere leje andre steder i den samme enhed kan have et langt mindre krævende tolerancekrav. Dette er grunden til, at indkøbshold inden for præcisionsfremstilling rådes til at specificere små lejer efter ydeevnekrav først og efter enhedsomkostninger dernæst. Kernekomponenter og deres ingeniørroller Hver del bidrager med en særskilt funktion til den samlede lejeydelse 1 Indre og ydre ringe Sørg for løbebanens overflader, som de rullende elementer bevæger sig på. Ringrundhed og løbebanegeometri sætter direkte den opnåelige løbenøjagtighed af det færdige leje. 2 Rullende elementer Kugler eller korte cylindriske ruller, der bærer belastningen mellem ringene. Kugle- og diametermatchning på tværs af et komplet sæt kugler bestemmer vibrations- og støjadfærd. 3 Bur eller holder Holder rullende elementer jævnt fordelt og forhindrer kontakt mellem dem. Valg af burmateriale påvirker maksimal hastighed, temperaturtolerance og akustisk støj. 4 Sæler eller skjolde Beskyt den indvendige løbebane mod forurening og gem smøremiddel. Kontakttætninger tilføjer friktion, men forbedrer tætningen; Berøringsfri skjold reducerer friktionen, men tillader mere indtrængning. 5 Smøremiddel Fedt- eller oliefilm, der adskiller rulleflader og reducerer slid. I små lejer er smøremiddelvolumenet lille, så dets fastholdelse og stabilitet bliver kritiske designfaktorer. 6 Snapring eller flange Anvendes på flangevarianter for at forenkle husjustering, en vigtig egenskab, når selve den omgivende enhed har meget snævre positionstolerancer. Materialeer, der bruges til fremstilling af små lejer Materialevalg afvejer belastningskapacitet, korrosionsbestandighed og omkostninger Material Typisk brug Nøgleejendomme Kromstål, kvalitet 52100 Små lejer til generelle formål til industri- og forbrugerenheder Høj hårdhed og god udmattelseslevetid til moderate omkostninger Rustfrit stål, kvalitet 440C Medicinske instrumenter, udstyr til fødevareforarbejdning, marineudstyr Korrosionsbestandighed i fugtige eller nedvaskede miljøer Siliciumnitrid keramik Højhastighedsspindler, halvlederhåndteringsudstyr Lav densitet, høj stivhed og ikke-ledende rulleelementer Polymer- eller plastkompositter Medicinsk engangsudstyr, lette forbrugerprodukter Lave omkostninger, korrosionsimmunitet, men reduceret belastningskapacitet Titanium legering ringe Luftfartsaktuatorer og vægtkritiske enheder Høj styrke til vægtforhold med god korrosionsbestandighed Præcisionstoleranceklasser og fremstillingsstandarder Hvordan internationale karaktersystemer definerer opnåelig nøjagtighed To klassificeringssystemer dominerer lejespecifikationer i små størrelser: ABEC-skalaen, der anvendes i vid udstrækning i Nordamerika, og ISO 492-toleranceklasserne, der anvendes internationalt. Begge kvalitet lejer af hvor tæt dimensionelle og løbenøjagtighed kontrolleres under fremstilling. Højere tal angiver snævrere tolerancer, og springet mellem karaktererne er ikke lineært. At flytte fra ABEC 5 til ABEC 7 kan betyde, at afvigelsen i løbebanens rundhed halveres. Karaktervalg bør altid spores tilbage til et specifikt udløbsbudget i den omkringliggende forsamling i stedet for at blive valgt af vane. En gearkasse, der kun skal overføre moment jævnt ved moderat hastighed, har sjældent fordel af at betale for ABEC 9-tolerancer, da gearindgrebet i sig selv vil introducere flere positionsfejl, end lejet gør. I modsætning hertil har et optisk scanningshoved eller et gyroskop næsten intet tolerancebudget tilbage for lejet at forbruge, så at specificere noget under ABEC 7 ville garantere et mislykket design fra starten. At matche kvalitet til det faktiske krav, i stedet for at standardisere til den højest tilgængelige klasse, er en af ​​de mest almindelige omkostningsbesparende beslutninger, der er tilgængelige for en designingeniør, der arbejder med små lejer. Det er også værd at bemærke, at tolerancegraden dækker over dimensions- og løbenøjagtighed, men ikke nødvendigvis indvendig frigang, overfladefinish af løbebanerillen eller støjydelse. To lejer, der er bygget til den samme ABEC-kvalitet fra forskellige producenter, kan opføre sig forskelligt under belastning, fordi intern frigangsklasse, kuglekvalitet og burdesign er specificeret separat. En komplet lille lejespecifikation angiver derfor tolerancegrad sammen med intern frigangsklasse, typisk udtrykt som C2 til C5, og kuglegrad, typisk udtrykt på G-skalaen, hvor et lavere tal angiver en rundere kugle med mere præcis størrelse. ABEC karakter ISO-ækvivalent Typisk anvendelse ABEC 1 Klasse 0 Generelle industrimaskiner, lavhastighedsapplikationer ABEC 3 Klasse 6 Elektriske motorer, pumper og roterende udstyr med moderat hastighed ABEC 5 Klasse 5 Robotforbindelser, præcisionsgearkasser, kameramekanismer ABEC 7 Klasse 4 Kirurgiske værktøjer, tandhåndstykker, optiske scanningshoveder ABEC 9 Klasse 2 Gyroskoper, højhastighedsspindler, metrologiinstrumenter Hvordan små lejer fremstilles Et trin for trin billede af processen bag mikron niveau nøjagtighed At producere et lille leje til præcisionstolerancer indebærer langt mere processtyring, end dets fysiske størrelse antyder. Sekvensen nedenfor afspejler den generelle arbejdsgang, der bruges på tværs af de fleste producenter af præcisionsleje, selvom de nøjagtige trin varierer efter produktlinje og internt kvalitetssystem. Råvarevalg. Stænger eller trådmateriale er valgt for kemisk renhed og indvendig renlighed, da indeslutninger i stålet bliver udmattelsesinitieringspunkter, når delen er under rullende kontaktbelastning. Drejning og formning. Ringe drejes tæt på den endelige form, og kugler eller ruller dannes af tråd eller emner ved hjælp af præcisionskolde slibning eller slibning. Varmebehandling. Ringe og rulleelementer hærdes, typisk til et interval omkring 58 til 65 på Rockwell C-skalaen, og hærdes derefter for at aflaste intern belastning, samtidig med at hårdheden bevares. Slibning. Raceway overflader, boringer og ydre diametre er slebet til næsten den endelige dimension. Dette trin etablerer det meste af den rundhed og overfladefinish, der senere bestemmer tolerancegraden. Lapning og honing. En sidste superfinishing-pas reducerer overfladeruheden på racewayen til en spejllignende finish, hvilket reducerer friktion og forlænger træthedslevetiden. Kugle- eller rullesortering. Rulningselementer måles og sorteres i diametergrupper inden for brøkdele af en mikron, så hvert element i et færdigt leje matcher inden for den krævede kvalitetstolerance. Forsamling. Ringe, rullende elementer og bur samles i et kontrolleret miljø, ofte et renrum for højere præcisionskvaliteter, for at undgå at indføre partikelforurening. Smøring og tætning. Fedt eller olie påføres i en afmålt mængde, og tætninger eller skjolde presses på plads, hvis designet kræver det. Afsluttende eftersyn. Færdige lejer kontrolleres for radial og aksial udløb, støjsignatur, drejningsmoment og dimensionsoverensstemmelse før frigivelse. Almindelige typer af små lejer Matchende lejegeometri til belastningsretning og bevægelseskrav Dybe rille kuglelejer håndtere kombinerede radiale og lette aksiale belastninger og er standardvalget til små motorer, ventilatorer og generelle roterende aksler. Vinkelkontaktkuglelejer er designet til højere aksiale belastninger og er almindeligvis parret i sæt inde i præcisionsspindler, hvor forspændingskontrol er vigtig. Miniature flangelejer tilføje en ydre ringflange, der placerer lejet direkte i en husboring uden en skulder, hvilket forenkler kompakte samlinger. Tyndsektionslejer holde et lille tværsnit i forhold til boringsdiameter, nyttigt, hvor radial plads er begrænset, men der stadig er behov for en større boring. Nåle rullelejer Brug tynde cylindriske ruller for at maksimere belastningskapaciteten inden for en meget begrænset radial ramme. Instrument kuglelejer sidde i den mindste ende af størrelsesområdet, ofte under 3 millimeter i udvendig diameter, og er som standard bygget til instrumentkvalitetstolerancer. Anvendelser på tværs af præcisionsfremstillingsindustrier Hvor kompakt rotationsnøjagtighed bliver et designkrav Medicinsk udstyr Robotik og automatisering Optik og billedbehandling Luftfartsaktuatorer Halvlederudstyr Forbrugerelektronik Mikromotorer Tand- og kirurgiske værktøjer I medicinsk udstyr understøtter små lejer kirurgiske bor, tandhåndstykker og infusionspumpemekanismer, hvor både dimensionsnøjagtighed og biokompatible materialer er påkrævet på samme tid. Inden for robotteknologi er harmoniske drivgeartrin og ledmoduler afhængige af vinkelkontaktlejepar for at fjerne sløret, mens ledhuset holdes kompakt. Inden for optik og billeddannelse driver små lejer objektivets fokusmekanismer og scanningsspejle, hvor selv et par mikrometers udløb synligt kan forringe billedets skarphed. Halvlederhåndteringsudstyr bruger keramiske hybride små lejer, specifikt fordi standard stållejer ville introducere partikelforurening i en renrumsproces. Luftfartsaktuatorer bruger små lejer inde i klap- og lameldrivmekanismer, flyvekontroloverflader og kamerakardansamlinger monteret på droner og satellitter, hvor det kombinerede krav om lav vægt, bred temperaturområdedrift og lang uovervåget levetid indsnævrer materialevalget til højkvalitets rustfrit eller titaniumlegeringsringe. Forbrugerelektronikproducenter bruger miniaturelejer inde i kameraets autofokusmoduler, harddiskspindler og små køleventilatorer, applikationer, hvor enhedsomkostningstrykket er højt, men der stadig kræves en minimal kørenøjagtighed for at undgå hørbar støj eller vibrationer i en håndholdt eller stationær enhed. Omkostningsfaktorer og samlede ejeromkostninger Hvorfor den laveste enhedspris sjældent giver de laveste samlede omkostninger Enhedsprisen for et lille leje er primært drevet af tolerancekvalitet, materiale og produktionsvolumen. Flytning fra et leje af kromstål af standardkvalitet til et rustfrit eller keramisk hybridækvivalent kan hæve enhedsprisen med en bred margin, og at flytte fra en middeltolerancekvalitet til et leje af instrumentkvalitet tilføjer en yderligere stigning på grund af de ekstra slibe-, sorterings- og inspektionstrin, der kræves. Enhedsprisen er dog kun en komponent af de samlede omkostninger i en præcisionsfremstillingssammenhæng. Den større omkostningsdriver er ofte downstream. Et leje, der er specificeret under den påkrævede præcisionskvalitet, kan forårsage, at en hel delenhed mislykkes i den endelige kalibrering, hvilket genererer omarbejdningsomkostninger, der langt overstiger eventuelle besparelser på selve lejet. Ved fremstilling af medicinsk udstyr kan en enkelt lejerelateret afvigelse opdaget sent i produktionen udløse en komplet batchkvalitetsundersøgelse. Af denne grund behandler præcisionsproducenter generelt valg af små lejer som en pålidelighedsbeslutning først og en købsbeslutning, og mange opretholder godkendte leverandørlister specifikt for at undgå variation mellem nominelt ækvivalente dele fra forskellige kilder. De samlede ejeromkostninger afhænger også af serviceintervallet. Et permanent forseglet miniatureleje med et langtidsholdbart smøremiddel kan koste mere foran end et åbent leje, der kræver periodisk eftersmøring, men hvis samlingen er utilgængelig efter den endelige samling, som det er almindeligt i forseglet medicinsk udstyr eller forseglet forbrugerelektronik, er det forseglede leje den eneste mulighed, der undgår en dyr demonteringslivscyklus senere i produktets levetid. Udvælgelseskriterier for ingeniører En praktisk tjekliste til at specificere det rigtige lille leje Lastretning først. Bekræft, om applikationen anvender ren radial belastning, kombineret radial og aksial belastning eller en momentbelastning, da denne beslutning alene eliminerer de fleste uegnede geometrier, før nogen anden faktor tages i betragtning. Udvælgelsesfaktor Spørgsmål at besvare Hvorfor det betyder noget Hastighedsvurdering Hvad er det maksimale driftsomdrejningstal Burmateriale og smøremiddeltype sætter begge et hårdt hastighedsloft Miljø Er der fugt, kemisk eksponering eller vakuum Bestemmer tætningstype og om der kræves rustfri eller keramik Præcisionsgrad Hvor meget udløb kan samlingen tåle Indstiller ABEC- eller ISO-klassen og derfor basisenhedsprisen Space kuvert Hvilken boring, ydre diameter og bredde vil fysisk passe Små ændringer i bredden kan flytte lastkapaciteten betydeligt Forventet liv Hvor mange driftstimer kræves der før service Styrer valg af smøremiddel og om gensmøring er mulig Markedstendenser og vækstdata Efterspørgselsdrivere, der omformer små lejeforsyningskæder Efterspørgslen efter små lejer er fulgt tæt med væksten af minimalt invasivt medicinsk udstyr, kollaborativ robotteknologi og kompakt forbrugerelektronik. Brancheanalyser, der dækker segmentet med miniature- og smålejelejer, har konsekvent peget på en sammensat årlig vækstrate i midten af ​​enkeltcifrede gennem det nuværende årti, hvor slutmarkederne for medicin og robotteknologi vokser hurtigere end segmentgennemsnittet, fordi begge felter bliver ved med at skrumpe enhedsfodspor og samtidig øge ydeevnekravene. En anden tendens er det gradvise skift mod keramisk hybridkonstruktion i små lejer til halvleder- og elektronikfremstillingsudstyr, drevet af behovet for at eliminere generering af metalliske partikler og reducere elektrisk ledningsevne gennem lejet. En tredje tendens er øget brug af præcoatede, vedligeholdelsesfrie smøresystemer, da mange små lejeapplikationer forsegles permanent og ikke kan gensmøres, når de først er installeret. De regionale forsyningsmønstre ændrer sig også. En betydelig andel af den globale produktion af små lejer er fortsat koncentreret blandt et lille antal etablerede producenter i Japan, Tyskland, Schweiz og USA, især ved de højeste præcisionskvaliteter, hvor proceskontrol og inspektionsinfrastruktur udgør en væsentlig adgangsbarriere. Samtidig har producenter i andre regioner udvidet kapaciteten for små lejer af middeltolerancekvalitet rettet mod forbrugerelektronik og generel industriel automatisering, hvor omkostningskonkurrenceevnen betyder mere end instrumentkvalitetens nøjagtighed. Købere, der køber små lejer til medicinske eller rumfartsapplikationer, fortsætter typisk med at specificere etablerede præcisionsproducenter uanset enhedsomkostningsforskellen, fordi leverandørkvalifikations- og sporbarhedskrav i disse industrier begrænser puljen af ​​acceptable kilder. Ofte stillede tekniske spørgsmål Korte svar på de spørgsmål, designteams oftest stiller Spørgsmål Kort svar Kan et lille leje efter montering eftersmøres Åbne og afskærmede typer generelt kan være. Fuldt forseglede miniaturelejer kan normalt ikke uden adskillelse, så de behandles som livsforseglede komponenter. Betyder en højere ABEC- eller ISO-kvalitet altid længere levetid Ikke direkte. Præcisionskvalitet kontrollerer løbsnøjagtigheden, mens træthedslevetiden styres mere af belastning, hastighed, smøring og materialets renhed. Er keramiske hybride små lejer en direkte erstatning for stållejer I mange tilfælde ja, men husets pasform, forspænding og smøremiddelkompatibilitet bør verificeres før udskiftning, da keramiske kugler opfører sig anderledes under belastning. Hvad forårsager for tidlig svigt oftest i små lejer Indtrængen af forurening og ukorrekt installationskraft er de to mest almindelige årsager, der rapporteres på tværs af præcisionsanalyse af produktionsfejl. Overvejelser om vedligeholdelse og levetid Praktiske faktorer, der bestemmer, hvor længe et lille leje faktisk holder Kontamineringskontrol betyder mere i lille skala, da en partikel, der ville være ubetydelig i et stort leje, kan sammenlignes i størrelse med løbebanefilmtykkelsen i et miniatureleje. Smøremiddel migration kan forekomme over tid i forseglede miniaturelejer, så fedtformuleringer med lave udluftningshastigheder foretrækkes til lang levetid. Håndtering under installation bør undgå at påføre kraft gennem rulleelementerne, da små lejeringe kan mærkes permanent ved ujævn prespasning. Uoverensstemmelse mellem termisk ekspansion mellem lejet og dets hus bør kontrolleres, når samlingen fungerer over et bredt temperaturområde, da pasformer, der er korrekte ved stuetemperatur, kan blive for stramme eller for løse ved driftstemperatur. Vibrationsovervågning i enheder af højere værdi kan detektere tidlig løbebanetræthed, før en fejl forplanter sig til omgivende komponenter. Nøgle takeaways Små lejer er ikke blot nedskalerede versioner af store industrilejer. Deres design, materialevalg og tolerancekontrol følger logikken i fremstilling af præcisionsinstrumenter, hvor mikronniveaunøjagtighed er basisforventningen snarere end en opgradering. Størrelsesdefinition: ydre diametre generelt under 30 millimeter, med lejer af instrumentkvalitet falder under 3 millimeter. Ydelsesdrivere: løbebanegeometri, rulleelementkvalitet, burmateriale og fastholdelse af smøring styrer den virkelige verdens ydeevne mere end noget enkelt specifikationsnummer. Materialevalg: kromstål til generel brug, rustfrit til korrosive miljøer og keramisk hybrid til højhastigheds- eller forureningsfølsomme processer. Tolerancegrad: ABEC- og ISO-klasser bør matches til det faktiske udløbsbudget for samlingen, ikke valgt som standard ved den højest tilgængelige kvalitet. Vækstudsigter: medicinsk udstyr, robotteknologi og halvlederudstyr fortsætter med at presse efterspørgslen efter lejeløsninger med højere præcision og mindre fodaftryk. Den overordnede lektie for både ingeniører og købere er, at et lille leje skal specificeres med samme stringens, som anvendes på enhver anden præcisionsinstrumentkomponent. At behandle det som en vare, der er valgt fra et katalog efter borestørrelse alene, er den mest almindelige kilde til downstream-pålidelighedsproblemer i kompakte præcisionssamlinger. At behandle den som en designet komponent med tolerancekvalitet, materiale og smøring valgt bevidst i forhold til det faktiske driftskrav, er det, der gør det muligt for en del, der er mindre end en mønt, pålideligt at bestemme ydeevnen af ​​et helt præcisionsfremstillet produkt. .ssb-article { --primary: #1c50a2; --primary-dark: #0f3570; --primary-light: #4a76c4; --steel: #5a6b7d; --copper: #b8722f; --bg-page: #f5f7fa; --bg-panel: #ffffff; --ink: #1e2530; --ink-soft: #495364; --line: #d7dee8; font-family: "Segoe UI", "Helvetica Neue", Arial, sans-serif; color: var(--ink); background: var(--bg-page); line-height: 1.7; margin: 0 auto; padding: 0 20px 60px 20px; } .ssb-article h1 { font-family: "Segoe UI", Arial, sans-serif; font-size: 34px; font-weight: 800; color: var(--primary-dark); letter-spacing: 0.2px; margin: 40px 0 6px 0; line-height: 1.25; } .ssb-article .ssb-hero { background: linear-gradient(135deg, var(--primary-dark) 0%, var(--primary) 60%, var(--primary-light) 100%); border-radius: 4px; padding: 34px 30px; margin: 22px 0 30px 0; position: relative; overflow: hidden; } .ssb-article .ssb-hero::before { content: ""; position: absolute; top: -40px; right: -40px; width: 180px; height: 180px; border: 18px solid rgba(255,255,255,0.08); border-radius: 50%; } .ssb-article .ssb-hero::after { content: ""; position: absolute; bottom: -60px; right: 60px; width: 120px; height: 120px; border: 12px solid rgba(255,255,255,0.06); border-radius: 50%; } .ssb-article .ssb-eyebrow { color: rgba(255,255,255,0.75); font-size: 12px; font-weight: 700; letter-spacing: 2px; text-transform: uppercase; margin-bottom: 10px; position: relative; z-index: 2; } .ssb-article .ssb-conclusion { color: #ffffff; font-size: 19px; font-weight: 500; line-height: 1.65; max-width: 800px; position: relative; z-index: 2; margin: 0; } .ssb-article .ssb-conclusion strong { color: #ffe9c9; font-weight: 800; } .ssb-article .ssb-stat-row { display: flex; flex-wrap: wrap; gap: 14px; margin: 26px 0 34px 0; } .ssb-article .ssb-stat-card { flex: 1 1 200px; background: var(--bg-panel); border: 1px solid var(--line); border-left: 4px solid var(--copper); border-radius: 3px; padding: 16px 18px; } .ssb-article .ssb-stat-card .ssb-stat-number { font-size: 26px; font-weight: 800; color: var(--primary-dark); display: block; } .ssb-article .ssb-stat-card .ssb-stat-label { font-size: 13px; color: var(--ink-soft); margin-top: 4px; display: block; } .ssb-article h2 { font-size: 23px; font-weight: 800; color: var(--primary-dark); margin: 46px 0 6px 0; padding-left: 16px; border-left: 5px solid var(--primary); line-height: 1.4; } .ssb-article .ssb-section-sub { color: var(--steel); font-size: 14px; margin: 4px 0 18px 21px; font-style: italic; } .ssb-article .ssb-panel { background: var(--bg-panel); border: 1px solid var(--line); border-radius: 4px; padding: 22px 24px; margin: 16px 0 24px 0; } .ssb-article p { margin: 0 0 14px 0; color: var(--ink); font-size: 16px; } .ssb-article p:last-child { margin-bottom: 0; } .ssb-article table { width: 100%; border-collapse: collapse; margin: 16px 0 26px 0; background: var(--bg-panel); border: 1px solid var(--line); border-radius: 4px; overflow: hidden; } .ssb-article table tr:first-child td { background: var(--primary-dark); color: #ffffff; font-weight: 700; font-size: 14px; letter-spacing: 0.4px; text-transform: uppercase; padding: 12px 16px; } .ssb-article table td { padding: 11px 16px; border-bottom: 1px solid var(--line); font-size: 15px; color: var(--ink); vertical-align: top; } .ssb-article table tr:last-child td { border-bottom: none; } .ssb-article table tr:nth-child(even):not(:first-child) td { background: #eef2f8; } .ssb-article .ssb-component-grid { display: grid; grid-template-columns: repeat(auto-fit, minmax(260px, 1fr)); gap: 16px; margin: 18px 0 26px 0; } .ssb-article .ssb-component-card { background: var(--bg-panel); border: 1px solid var(--line); border-radius: 4px; padding: 18px 20px; position: relative; padding-left: 54px; } .ssb-article .ssb-component-card .ssb-tag { position: absolute; left: 16px; top: 18px; width: 26px; height: 26px; border-radius: 50%; background: var(--primary); color: #ffffff; font-size: 13px; font-weight: 800; display: flex; align-items: center; justify-content: center; } .ssb-article .ssb-component-card h3 { margin: 0 0 6px 0; font-size: 16px; color: var(--primary-dark); font-weight: 700; } .ssb-article .ssb-component-card p { font-size: 14px; color: var(--ink-soft); margin: 0; } .ssb-article ul.ssb-list { list-style: none; margin: 16px 0 26px 0; padding: 0; } .ssb-article ul.ssb-list li { padding: 10px 0 10px 28px; border-bottom: 1px dashed var(--line); position: relative; font-size: 15.5px; color: var(--ink); } .ssb-article ul.ssb-list li:last-child { border-bottom: none; } .ssb-article ul.ssb-list li::before { content: ""; position: absolute; left: 0; top: 17px; width: 10px; height: 10px; background: var(--primary); border-radius: 2px; transform: rotate(45deg); } .ssb-article ul.ssb-list li strong { color: var(--primary-dark); } .ssb-article .ssb-callout { background: #eef2f8; border: 1px solid var(--line); border-left: 5px solid var(--primary); border-radius: 4px; padding: 16px 20px; margin: 18px 0 26px 0; font-size: 15px; color: var(--ink-soft); } .ssb-article .ssb-callout strong { color: var(--primary-dark); } .ssb-article .ssb-industry-strip { display: flex; flex-wrap: wrap; gap: 12px; margin: 18px 0 26px 0; } .ssb-article .ssb-industry-pill { background: var(--primary-dark); color: #ffffff; padding: 9px 18px; border-radius: 20px; font-size: 14px; font-weight: 600; } .ssb-article .ssb-summary { background: var(--primary-dark); border-radius: 4px; padding: 28px 26px; margin: 40px 0 10px 0; color: #ffffff; } .ssb-article .ssb-summary h2 { color: #ffffff; border-left: 5px solid var(--copper); margin-top: 0; } .ssb-article .ssb-summary p { color: rgba(255,255,255,0.9); } .ssb-article .ssb-summary ul.ssb-list li { border-bottom: 1px dashed rgba(255,255,255,0.2); color: rgba(255,255,255,0.95); } .ssb-article .ssb-summary ul.ssb-list li::before { background: var(--copper); } .ssb-article .ssb-summary ul.ssb-list li strong { color: #ffe9c9; } @media (max-width: 640px) { .ssb-article h1 { font-size: 26px; } .ssb-article .ssb-hero { padding: 24px 18px; } .ssb-article .ssb-conclusion { font-size: 16px; } .ssb-article table td { font-size: 13.5px; padding: 9px 10px; } }

Det direkte svar: Flenger løser aksial positionering og forenkler montering uden ekstra hardware A flangeleje er et standard kugle- eller rulleleje med en integreret krave (flangen), der strækker sig fra den ydre ring. Flangens primære opgave er at placere lejet aksialt i en husboring , der forhindrer den i at glide igennem eller forskyde sig langs akslen under drift - et problem, som standardlejer uden flange ellers skal løse ved hjælp af holderinge, skuldertrin bearbejdet i huset eller afstandsstykker og låsemøtrikker. Rent praktisk betyder det, at flangelejer reducerer antallet af nødvendige komponenter i en samling, forenkler bearbejdningskravene til huset og gør justeringen mere gentagelig på tværs af produktionskørsler. I applikationer som transportørruller, printermekanismer og små motorhuse skiftes der fra et standardleje plus en holdeenhed til en enkelt flangelejebeholder reducere antallet af dele i den del af samlingen med 2-4 komponenter . Resten af ​​denne artikel nedbryder præcis, hvilke problemer flangedesign adresserer, hvor det kommer til kort, og hvordan man vælger mellem flange- og standardlejer til en specifik anvendelse. Problem 1: Aksial positionering uden ekstra hardware Det mest umiddelbare problem, som flangedesign løser, er at holde lejet i en fast aksial position i forhold til huset uden at være afhængig af separate holdekomponenter. Hvordan standardlejer håndterer dette problem Med et standard (ikke-flange) leje er den ydre ring en almindelig cylinder, hvilket betyder, at intet i sagens natur forhindrer den i at glide langs boreaksen under vibration eller trykbelastning. Designere løser typisk dette med en bearbejdet skulder i huset på den ene side og en holdering, låsering eller endehætte på den anden. Hver af disse løsninger kræver yderligere bearbejdningspræcision og monteringstrin. Hvordan flangen løser det direkte Kraven på et flangeleje ligger i plan mod forsiden af husets boring og fungerer som sit eget stop. Dette betyder, at huset kun behøver en lige, uskuldret boring i stedet for en trinvis - en meningsfuldt enklere og billigere bearbejdning , især i tyndvæggede huse som metalpladebeslag eller sprøjtestøbte plastkomponenter, hvor det er vanskeligt eller umuligt at bearbejde en præcis indvendig skulder. Problem 2: Montering i tynde eller bløde husmaterialer Standardlejer er afhængige af en vis mængde husvægtykkelse og materialestivhed for at opretholde en sikker prespasning. Flenger adresserer de tilfælde, hvor denne antagelse bryder sammen. Hvorfor tynde huse er problematiske for standardlejer I applikationer, der bruger tynde metalplader, plastik- eller aluminiumshuse - almindelige i forbrugerelektronik, små apparater og lette maskiner - er et standardleje helt afhængig af interferenspasningen mellem den ydre ring og boringen. Hvis husvæggen er for tynd eller materialet for blødt, kan denne pasform løsne sig med tiden på grund af vibrationer, termiske cyklusser eller gentagne belastningscyklusser, hvilket gør det muligt for lejet at arbejde sig ud af position. Hvordan flangen kompenserer Fordi flangen hviler direkte mod husets overflade (ofte fastgjort med monteringsskruer gennem flangehuller, i tilfælde af flangehusenheder), er den ikke udelukkende afhængig af, at interferenspasningen bliver på plads. Dette gør flangelejer særligt velegnede til plasthuse og stemplede metalpladebeslag , hvor et standard pres-fit leje kan løsne sig inden for en relativt kort levetid. Opgave 3: Forenkling af samling og reduktion af delantal Ud over den mekaniske funktion har flangedesign en direkte indvirkning på produktionseffektivitet og montagearbejde. Færre komponenter til kilde og lager En standardlejesamling, der kræver aksial fastholdelse, kan have brug for en holdering, en matchende rille bearbejdet i akslen eller boringen og muligvis et afstandsstykke - som hver især er et separat varenummer til kilde, inspektion og lagerføring. Et flangeleje konsoliderer dette i en enkelt komponent, som reducerer styklistens kompleksitet og mindsker risikoen for monteringsfejl på grund af manglende eller uoverensstemmende hardware. Hurtigere samlebåndsgennemløb Ved fremstilling af store mængder tilføjer hvert ekstra fastgørelsestrin cyklustid. Udskiftning af en fastholdelsesringinstallation med flere trin med en enkelt indsættelse (eller indsættelse plus et par skruer) kan skære målbar tid ud af hver monteringscyklus - en forskel, der forstærker betydeligt på tværs af produktionskørsler i titusindvis eller hundredtusindvis af enheder. Problem 4: Opretholdelse af justering i multilejesystemer Systemer med flere lejer, der understøtter en enkelt aksel - almindeligt i transportsystemer, printerruller og lineære bevægelsessamlinger - står over for en særlig justeringsudfordring, som flangedesign hjælper med at løse. Justeringsproblemet i Multi-Point Support Når en aksel understøttes på to eller flere punkter, kan selv små afvigelser i aksial positionering ved hver lejeplacering introducere fejljustering, hvilket fører til ujævn belastningsfordeling og for tidligt slid. Standardlejer afhænger helt af husets bearbejdningsnøjagtighed for at opretholde ensartet aksial position på tværs af flere monteringspunkter. Hvordan flanger forbedrer gentageligheden Fordi flangefladen giver en ensartet, selvplacerende referenceoverflade, flangelejer forbedre positionel repeterbarhed på tværs af flere monteringspunkter uden at kræve, at hver husboring skal bearbejdes til den samme snævre tolerance, som ville være nødvendig for et skulderformet design. Dette er en væsentlig årsag til, at flangeenheder er almindelige i modulære transportsystemer, hvor identiske lejeenheder er installeret på tværs af mange stationer langs en linje. Hvor flangedesign ikke hjælper (og endda kan være en ulempe) Flangelejer er ikke en universel opgradering i forhold til standardlejer. At forstå deres begrænsninger er lige så vigtigt som at forstå deres fordele. Øget radial fodaftryk Selve flangen tilføjer materiale ud over den ydre ringdiameter, hvilket betyder, at et flangeleje optager mere radial plads end et tilsvarende standardleje. I applikationer, hvor pladsen er stramt begrænset - miniatureenheder, kompakte tandhjul eller indlejrede samlinger - dette ekstra fodaftryk kan helt udelukke flangedesigns , selv hvor fordelen ved aksial positionering ellers ville være nyttig. Reduceret belastningskapacitet ved flangegrænsefladen Afhængigt af flangetykkelse og materiale har selve flangen en lavere belastningstolerance end hovedlejestrukturen. I applikationer med høj trykbelastning kan afhængighed af flangen alene til at absorbere gentagne tunge aksiale belastninger føre til flangedeformation eller revner over tid - hvilket betyder, at flangelejer er bedst egnede til positionering og let til moderat trykfastholdelse, ikke som en erstatning for et dedikeret trykleje i scenarier med tung belastning. Højere enhedsomkostninger Flangelejer koster typisk 10-25 % mere end et tilsvarende standardleje af samme størrelse og kvalitet på grund af det ekstra materiale og den bearbejdning, der er involveret i dannelsen af flangen. Til applikationer, hvor aksial fastholdelse kan opnås billigt gennem husdesign (såsom trykstøbte metalhuse, hvor en skulder er let at indbygge), kan et standardleje parret med en simpel holdefunktion være det mere økonomiske valg. Flangede vs. standardlejer: Side-by-side sammenligning Tabellen nedenfor opsummerer de centrale afvejninger diskuteret ovenfor for at hjælpe med at afklare, hvilken mulighed der passer bedre til et givet designscenarie. Sammenligning af flange- og standardlejer på tværs af nøgledesignfaktorer Faktor Flangeleje Standard leje Aksial positionering Selvlokaliserende via flangeflade Kræver skulder, holdering eller afstandsstykke Husbearbejdningskompleksitet Nedre (lige boring) Højere (det er ofte nødvendigt med skulderboring) Velegnet til tynde/bløde huse Stærk pasform Svagere, er kun afhængig af interferenspasning Radial plads påkrævet Større (flange tilføjer diameter) Mindre, mere kompakt Kraftig belastningskapacitet Moderat (flange har grænser) Afhænger af parret tryklejedesign Enhedsomkostninger 10-25 % højere Baseline Almindelige flangetyper og hvad de er designet til at løse Ikke alle flangelejer er ens - forskellige flangekonfigurationer løser lidt forskellige monteringsproblemer. Fuld flange En fuld flange strækker sig helt rundt om lejets omkreds, hvilket giver den maksimale aksiale fastholdelsesflade. Denne type er almindelig i applikationer med kontinuerlige vibrationer, såsom skateboardhjul og små transportørruller, hvor ensartet, all-round kontakt mod husets overflade er fordelagtig. Slidset (brudt) flange En slidset flange har små mellemrum eller indhak skåret ind i flangeringen, ofte for at tillade klæbemiddel eller yderligere tilbageholdelsesmasse at binde gennem flangen ind i huset. Denne variant bruges, når en mekanisk pasform alene ikke anses for at være fuldt pålidelig, såsom i noget industrielt udstyr med høj vibration. Flangede boligenheder I stedet for en flange på selve lejet, bruger nogle designs en separat flange-pudeblok eller flangeenhed, der rummer en standard lejeindsats. Disse omfatter typisk monteringshuller til boltning direkte til en ramme eller væg, hvilket løser et andet problem: eliminerer behovet for en bearbejdet boring helt , hvilket er almindeligt i landbrugs- og materialehåndteringsudstyr, hvor overflademontering er mere praktisk end boremontering. Beslutningsramme: Hvornår skal man vælge Flanget over Standard Ved at bringe ovenstående faktorer sammen, hjælper den følgende ramme med at bestemme, hvilken lejetype der passer bedst til et specifikt designscenarie. Vælg flangelejer når : huset er tyndvægget, plastik eller vanskeligt at bearbejde med en skulder; når aksial positionering skal kunne gentages på tværs af flere monteringspunkter; eller når reduktion af delantal og monteringstid er en prioritet Vælg standard lejer når : det radiale rum er tæt begrænset; huset kan nemt og præcist bearbejdes med en skulder; eller anvendelsen involverer tunge, vedvarende trykbelastninger, der bedre håndteres af et dedikeret tryklejearrangement Overvej flangede boliger når overflademontering på en ramme eller væg er mere praktisk end montering inde i en boring, såsom i landbrugs- eller transportudstyr Endelig resumé Flangedesign løser et specifikt og veldefineret sæt af problemer: aksial positionering uden ekstra hardware, pålidelig montering i tynde eller bløde husmaterialer, reduceret antal dele og samlingskompleksitet og forbedret gentagelsesnøjagtighed på tværs af multilejesystemer. Disse fordele kommer på bekostning af et større radialt fodaftryk, noget begrænset kraftig kapacitet og en beskeden prispræmie. Den praktiske takeaway for både ingeniører og indkøbere er det flangelejes are a targeted solution, not a universal upgrade . De er det rigtige valg, når husbegrænsninger eller samlingseffektivitet gør selvplacerende aksial fastholdelse værdifuld, og det forkerte valg, når kompakt radial størrelse eller tung trykbelastningskapacitet er den primære designdriver. Evaluering af det specifikke monteringsmiljø og belastningsprofil – i stedet for at standardisere en lejetype af vane – er fortsat den mest pålidelige måde at foretage det korrekte valg til en given applikation.

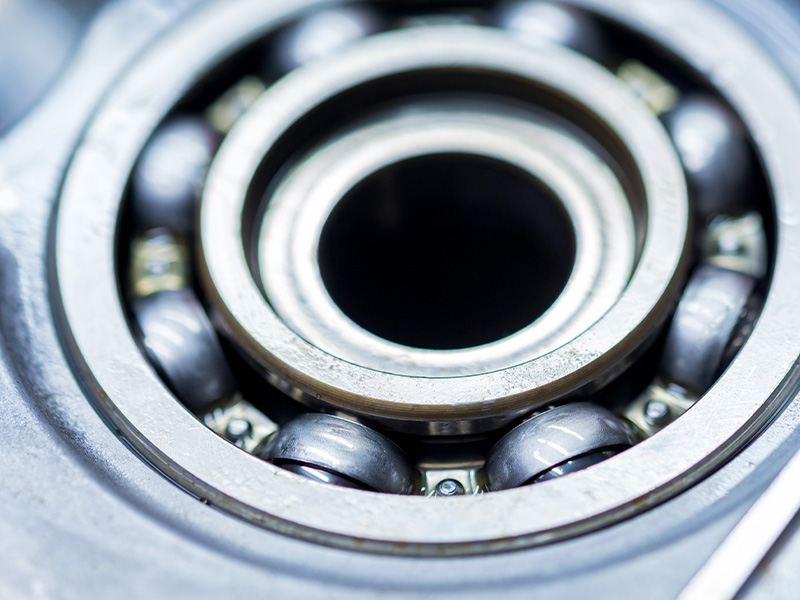

Det direkte svar: Match præcisionsklasse til behov for rotationsnøjagtighed, ikke til den højest tilgængelige karakter Til de fleste generelle applikationer - små motorer, blæsere, legetøj og grundlæggende instrumentering - ABEC 1 / ISO Normalklasse miniature lejer er tilstrækkelige og repræsenterer det mest omkostningseffektive valg. Til applikationer, der kræver højere rotationsnøjagtighed og lavere vibrationer, såsom præcisionsinstrumenter, medicinsk udstyr eller optisk udstyr, ABEC 5 / ISO P5 klasse er den almindelige mellemgrundsstandard. Kun applikationer med ekstreme krav til nøjagtighed - gyroskoper, højhastigheds-tandboremaskiner, rumfartaktuatorer eller præcisionsmåleudstyr - retfærdiggør omkostningspræmien for ABEC 7 eller ABEC 9 / ISO P4 eller P2 klasse lejer, som kan koste 3-8 gange mere end ækvivalenter i standardkvalitet for en marginal, men nogle gange kritisk, forbedring af nøjagtigheden. Den kernefejl, mange indkøbsingeniører begår, er at overspecificere præcisionsklassen "for at være sikker", hvilket øger indkøbsomkostningerne uden at forbedre produktets ydeevne. Afsnittene nedenfor forklarer præcis, hvad præcisionsklassen måler, hvordan de store klassifikationssystemer sammenlignes, og hvordan man matcher et klassevalg til reelle applikationskrav ved hjælp af konkrete tolerancedata. Hvad præcisionsklassen faktisk måler Præcisionsklasse er ikke et enkelt tal, men et sæt standardiserede tolerancegrænser, der dækker flere forskellige dimensions- og rotationsegenskaber. At forstå, hvad der faktisk måles, er det første skridt til at foretage et informeret valg. Dimensionstolerancer Dette dækker den tilladte afvigelse i boringsdiameter, ydre diameter og bredde fra den nominelle specifikation. For et miniatureleje med en boring på 3 mm kan standardtolerance tillade en afvigelse på nogle få mikron, mens en højere præcisionsklasse strammer dette område betydeligt op, hvilket har direkte betydning for pres-fit samlingens konsistens. Kørselspræcision Dette inkluderer radial udløb (hvor meget akslen slingrer ud af midten under rotation) og aksial udløb (hvor meget lejet skifter langs sin rotationsakse). Kørselspræcision er normalt den vigtigste enkeltfaktor til applikationer, der er følsomme over for vibrationer eller positionsnøjagtighed, såsom optisk scanningsudstyr eller præcisionsspindler. Raceway Groove og Ball Uniformity Højere præcisionsklasser kræver også strammere kontrol over bolddiametervariation og konsistens i løbebanens rille, hvilket direkte påvirker støjniveauet og rotationens jævnhed. I miniaturelejer, hvor kugler kan være så små som 0,5 mm til 3 mm i diameter, har selv mindre variationer en forholdsmæssigt større effekt på ydeevnen end i standardstørrelseslejer. Sammenligning af de vigtigste klassifikationssystemer Indkøbsingeniører støder ofte på to parallelle klassifikationssystemer, og forvirring mellem dem er en af de mest almindelige indkøbsfejl. Det er vigtigt at vide, hvordan de kortlægger hinanden, når man sammenligner tilbud fra forskellige producenter eller regioner. ABEC vs. ISO-klassificering ABEC-systemet (Annular Bearing Engineering Committee), der primært bruges i Nordamerika, og ISO-systemet, der bruges internationalt, klassificerer begge lejer efter præcision, men bruger forskellige nummereringskonventioner. ABEC 1 svarer nogenlunde til ISO Normal klasse , mens højere karakterer kører parallelt, men ikke altid i nøjagtig numerisk korrespondance, hvorfor det at stole på standardnavnet alene - uden at kontrollere den faktiske tolerancetabel - kan føre til mismatchede forventninger mellem køber og leverandør. Tilnærmet overensstemmelse mellem ABEC og ISO præcisionsklasser ABEC klasse ISO-ækvivalent Relativt nøjagtighedsniveau Typisk prismultiplikator ABEC 1 Normal (P0) Standard 1x (basislinje) ABEC 3 P6 Forbedret 1,3-1,8x ABEC 5 P5 Høj 2-3x ABEC 7 P4 Meget høj 4-6x ABEC 9 P2 Ultra høj 6-8x Hvorfor ABEC-numre alene ikke fortæller hele historien ABEC-klassificeringer definerer primært dimensionelle tolerancer og køretolerancer, men specificerer ikke direkte faktorer som intern frigang, smørekvalitet eller burmateriale - som alle også påvirker den virkelige verdens ydeevne. To ABEC 5-lejer fra forskellige producenter kan yde mærkbart forskelligt hvis man bruger et smøremiddel af lavere kvalitet eller et mindre konsistent burdesign, hvorfor præcisionsklasse bør behandles som én faktor blandt flere, ikke den eneste spec at kontrollere. Matchende præcisionsklasse til applikationskrav Den mest effektive sourcing-beslutning kommer fra at arbejde baglæns: at identificere, hvad din applikation faktisk har brug for, i stedet for at tage udgangspunkt i en antagelse om, hvilken klasse "lyder rigtig". Trin 1: Identificer krav til rotationshastighed Højere rotationshastigheder drager generelt fordel af strammere præcisionsklasser, da dimensionelle uoverensstemmelser bliver mere udtalte - og mere skadelige - ved højere omdrejninger. Et miniatureleje, der arbejder under 10.000 RPM i et miljø med lav vibration, har sjældent brug for mere end ABEC 1 eller ABEC 3, mens applikationer, der overstiger 30.000-50.000 RPM, såsom dentale håndstykker eller små præcisionsspindler, typisk kræver ABEC 5 eller højere for at opretholde stabiliteten og minimere varmeudviklingen fra vibrationer. Trin 2: Bestem tolerance for positionsnøjagtighed Hvis slutapplikationen involverer præcis positionering - såsom en optisk linseaktuator, et scanningsspejl eller et måleinstrument - bliver radial og aksial udløb kritisk. I disse tilfælde, selv et par mikrometers udløb kan omsættes til målbare fejl på udgangstrinnet , hvilket gør ABEC 5- eller P5-klassen til et rimeligt minimumsudgangspunkt frem for en valgfri opgradering. Trin 3: Vurder støj- og vibrationsfølsomhed Forbrugerelektronik og medicinsk udstyr har ofte strenge krav til akustisk eller vibration. Da højere præcisionsklasser generelt korrelerer med strammere boldens ensartethed og glattere raceway-finisher, kan en stigning i et klasseniveau på en meningsfuld måde reducere driftsstøj - en vigtig overvejelse for applikationer som høreapparatmotorer eller bærbare medicinske pumper, selv når rå rotationsnøjagtighed ikke er den primære bekymring. Trin 4: Afvej omkostninger i forhold til præstationsmargen Da højere præcisionsklasser har en betydelig omkostningspræmie, er det værd at beregne, om præstationsgevinsten omsættes til målbar produktværdi. For en komponent, der produceres i høj volumen, kan spring fra ABEC 1 til ABEC 5 unødigt føje et betydeligt beløb til omkostningerne pr. enhed uden nogen funktionel fordel for slutbrugeren - en almindelig og undgåelig indkøbsineffektivitet. Præcisionsklasse efter fælles anvendelseskategori Følgende opdeling afspejler almindeligt observeret industripraksis på tværs af typiske miniaturelejebrugssager og kan tjene som en praktisk startreference under specifikationsgennemgang. Legetøj, billige fans, almindelig forbrugerhardware : ABEC 1 (ISO Normal) er typisk tilstrækkelig Små jævnstrømsmotorer, komponenter til husholdningsapparater : ABEC 1–3 dækker de fleste krav Medicinsk udstyr, præcisionsinstrumenter, kameralinsemekanismer : ABEC 5 (ISO P5) er den almindelige standard Dentale og kirurgiske håndstykker, højhastighedsspindler : ABEC 7 (ISO P4) er ofte påkrævet Gyroskoper, rumfartsaktuatorer, ultra-præcisionsmåleværktøjer : ABEC 9 (ISO P2) er forbeholdt disse tilfælde med ekstrem nøjagtighed Almindelige fejl, indkøbsingeniører bør undgå Selv erfarne indkøbsteams falder af og til ind i undgåelige fejl, når de specificerer præcisionsklasse. At være opmærksom på disse mønstre hjælper med at forhindre både overforbrug og underpræstation. Overspecificering af "Bare for at være sikker" Som tidligere nævnt er misligholdelse af en højere præcisionsklasse uden en specifik ydeevnebegrundelse en af de mest almindelige og omkostningskrævende fejl ved indkøb af lejer, især i skalaer, hvor prisforskellen forstærkes på tværs af store ordremængder. Ignorerer intern godkendelsesklasse Præcisionsklasse og intern frigangsklasse (C2, CN, C3 osv.) er separate specifikationer, der nogle gange blandes sammen. En højpræcisionsklasse parret med den forkerte frigangsklasse for applikationens termiske og tilpasningsforhold kan stadig resultere i dårlig ydeevne, så begge bør specificeres sammen i stedet for at antage, at den ene bestemmer den anden. Verificerer ikke leverandørtestdata Som tidligere nævnt kan præcisionsklassevurderinger variere i den virkelige verden mellem producenter. Anmodning om faktiske inspektionsrapporter og udløbstestdata , i stedet for udelukkende at stole på den angivne ABEC- eller ISO-klasse, er en pålidelig måde at bekræfte, at en leverandørs produkt virkelig opfylder den påståede tolerance, før det forpligter sig til en masseordre. Med udsigt over de samlede ejeromkostninger Et leje med lavere præcisionsklasse, der svigter for tidligt på grund af vibrationsrelateret slitage, kan ende med at koste mere i garantikrav og udskiftninger i marken, end de forudgående besparelser er berettiget. Præcisionsklassebeslutninger bør tage højde for forventet produktlevetid og fejlomkostninger, ikke kun enhedsprisen. En praktisk tjekliste til specifikationsdokumenter Når du udarbejder en indkøbsspecifikation eller anmoder om tilbud fra leverandører, hjælper følgende tjekliste med at sikre, at præcisionsklassen er dokumenteret klart og utvetydigt. Angiv både ABEC- og ISO-ækvivalentklassen eksplicit for at undgå regional mærkningsforvirring Angiv intern frigangsklasse separat fra præcisionsklasse Anmod om radiale og aksiale udløbsværdier i mikron, ikke kun klassenavnet Bekræft burets materiale og smøretype sammen med præcisionsklassen Bed om en prøve-batchinspektionsrapport, før du forpligter dig til fuld produktionsvolumen Endelige anbefalinger At vælge den rigtige præcisionsklasse for miniaturelejer kommer i sidste ende ned på at matche applikationens tolerancekrav til den relevante standard i stedet for at standardisere den højest tilgængelige kvalitet. For at opsummere de vigtigste beslutningspunkter: Brug ABEC 1 / ISO Normal til generelle formål med lav hastighed hvor omkostningseffektivitet er i højsædet Reserver ABEC 5 / ISO P5 til applikationer med meningsfuld positionsnøjagtighed eller krav til støjfølsomhed Begræns ABEC 7 og ABEC 9 til ægte højhastigheds- eller ultrapræcisionsbrugssager, hvor ydeevnegevinsten er målbar Angiv altid frigangsklasse, burmateriale og smøring sammen med præcisionsklassen Bekræft leverandørtolerancekrav med faktiske testdata i stedet for at stole på mærkning alene Ved at anvende denne strukturerede, kravdrevne tilgang kan indkøbsingeniører undgå både ydeevnerisikoen ved underspecificering og de unødvendige omkostninger ved overspecificering – hvilket resulterer i et lejevalg, der er både teknisk forsvarligt og kommercielt effektivt.

Det direkte svar: Et dybt rillekugleleje understøtter både radiale og aksiale belastninger ved hjælp af et enkelt, effektivt kugle- og løbebanedesign A dybt rille kugleleje er en type rulleleje bygget op omkring en simpel struktur: en indre ring, en ydre ring, et sæt stålkugler og et bur, der holder kuglerne jævnt fellerdelt. Det afgørende træk er den dybe, uafbrudte rille, der er bearbejdet i både de indre og ydre løbebaner , som gør det muligt for lejet at bære radiale belastninger (kræfter vinkelret på akslen) samt moderate aksiale belastninger (kræfter langs akslen) i begge retninger - noget mange andre lejetyper ikke kan gøre uden yderligere komponenter. Denne kombination af belastnings-alsidighed, lav friktion og mekanisk enkelhed er præcis grunden til, at dybe sporkuglelejer tegner sig for en estimeret over 80 % af alle rullelejer, der bruges globalt på tværs af elektriske motorer, husholdningsapparater, bilkomponenter og generelle industrimaskiner. Resten af ​​denne guide nedbryder den interne struktur stykke for stykke, forklarer, hvordan arbejdsprincippet udmønter sig i reel ydeevne, og dækker de praktiske faktorer, der bestemmer, hvilken variant der er den rigtige til en given anvendelse. Kernekomponenterne i et dybt rillekugleleje Forståelse af strukturen starter med at bryde lejet ned i dets fire primære komponenter, som hver spiller en særskilt mekanisk rolle. Indre Ring og Yderring Den indvendige ring monteres på den roterende aksel, mens den ydre ring passer ind i det stationære hus. Begge ringe er bearbejdet med en buet rille (løbebanen), der nøje matcher kuglernes krumning - typisk er rilleradius lidt større end kuglens radius, normalt af en faktor kendt som oskulationsforhold, almindeligvis omkring 51-54 % af kuglens diameter. Denne tætte overensstemmelse er det, der gør det muligt for lejet at fordele belastningen jævnt over et bredere kontaktområde i stedet for at koncentrere belastningen på et enkelt punkt. Bolde Kuglerne er de rullende elementer, der sidder mellem de indre og ydre løbebaner. De er typisk fremstillet af chromstål med højt kulstofindhold (såsom AISI 52100) og slebet til ekstremt snævre tolerancer - ofte inden for et par tiendedele af en mikron for præcisionslejer. Fordi kuglerne har punktkontakt (i stedet for linjekontakt, som i rullelejer) med løbebanerne, minimeres friktionen, hvilket er en nøgleårsag til, at dybe rillekuglelejer foretrækkes i højhastighedsapplikationer. Bur (holder) Buret holder boldene jævnt fordelt rundt om løbebanen, hvilket forhindrer dem i at klynge sig sammen eller kollidere med hinanden under rotation. Bure er typisk lavet af udstanset stål, bearbejdet messing eller støbt polymer (såsom nylon 66), med materialevalget afhængigt af hastighedskrav og driftstemperatur - polymerbure er for eksempel almindelige i højhastighedsapplikationer på grund af deres lette vægt og lave inerti. Tætninger og skjolde (valgfrit) Mange dybe rille kuglelejer inkluderer tætninger eller skjolde på den ene eller begge sider for at holde smøremiddel inde og forurenende stoffer ude. Disse er angivet med suffikser i lejets varenummer, som f.eks -2RS (gummitætninger på begge sider) or -2Z (metalskærme på begge sider) , og valget mellem dem påvirker både tætningsydelse og maksimal driftshastighed. Hvordan arbejdsprincippet omsættes til belastningskapacitet Den mekaniske opførsel af et dybt rillekugleleje kommer ned til, hvordan kuglerne interagerer med de buede løbebaner under belastning. Radial lasthåndtering Når en radial kraft påføres akslen, overføres den gennem den indre ring, ind i kuglerne og ud gennem den ydre ring ind i huset. Fordi løbebanens rille er dyb og kontinuerlig, forbliver kontaktzonen mellem kuglen og løbebanen stabil, selvom kuglerne roterer gennem belastningszonen, hvilket tillader lejet at bære betydelige radiale belastninger i forhold til dets størrelse. Aksial (Thrust) lasthåndtering Det dybe rilledesign gør det også muligt for lejet at modstå aksiale belastninger i begge retninger, i modsætning til vinkelkontaktlejer, som typisk kun håndterer tryk i én retning pr. leje. Denne kapacitet er dog begrænset - dybt rille kuglelejes are generally rated to handle axial loads up to roughly 50–70% of their radial load rating afhængigt af intern geometri og frigangsklasse, hvorfor applikationer med tunge, vedvarende trykbelastninger ofte parrer dem med dedikerede tryklejer. Intern godkendelse og dens effekt på ydeevne Intern frigang - den lille mængde spil mellem boldene og løbebanerne før belastningen påføres - påvirker direkte støj, vibrationer og belastningsfordeling. Standard frigangsklasser (C2, CN, C3, C4, C5, fra tættest til løs) vælges baseret på faktorer som forventet driftstemperatur og pasformstolerancer; for eksempel kræver en tættere pasform på akslen ofte en lidt løsere indvendig frigangsklasse for at kompensere for den resulterende reduktion i frigang under installationen. Hvorfor designet muliggør høje rotationshastigheder En af de mest praktisk vigtige egenskaber ved dybe sporkuglelejer er deres evne til at arbejde ved høje omdrejningshastigheder, hvilket kommer ned til to strukturelle faktorer. Punktkontakt reducerer friktion Fordi kuglerne berører løbebanen på et enkelt punkt i stedet for langs en linje, er rullefriktionen betydeligt lavere sammenlignet med rullelejer. Denne lavere friktion udmønter sig direkte i lavere varmeudvikling ved høje hastigheder, hvorfor dybe rillekuglelejer er standardvalget i applikationer som elektriske motoraksler, spindelsamlinger og højhastighedsventilatorer. Hastighedsvurderinger i praksis Producenter offentliggør typisk en grænsehastighedsværdi for hver lejestørrelse, ofte udtrykt i en "dN-værdi" (boringsdiameter i millimeter ganget med rotationshastighed i RPM). Dybe sporkuglelejer i standardkvalitet opnår almindeligvis dN-værdier i området 300.000–500.000 , mens specialiserede højhastighedsvarianter med keramiske kugler eller optimeret burdesign kan overstige dette betydeligt. Den faktiske grænsehastighed for en given applikation afhænger også i høj grad af smøretype, køling og belastningsforhold. Almindelige varianter og hvordan de adskiller sig strukturelt Selvom det grundlæggende princip forbliver konsekvent, findes der adskillige strukturelle variationer for at imødekomme forskellige anvendelsesbehov. Almindelige dybe sporkuglelejevarianter og deres strukturelle forskelle Variant Strukturel egenskab Typisk brugstilfælde Åbn Type Ingen tætninger eller skjolde Anvendelser med eksterne smøresystemer Afskærmet (Z / 2Z) Metalskærm, berøringsfri Moderat forurening, højere hastighedstolerance Forseglet (RS / 2RS) Gummitætning, let kontakt Støvede eller fugtige omgivelser, der kræver fedtopbevaring Type påfyldningsåbning Indhak skåret i raceway-skuldre Højere kugletal for øget radial belastningskapacitet Type med flange Integreret ydre ringflange Forenklet aksial positionering i husboringer Smøring: Et strukturelt krav, ikke en eftertanke Smøring er en integreret del af, hvordan lejets arbejdsprincip fungerer i praksis, ikke blot et vedligeholdelsestillæg. Smørefilmens rolle Under belastning adskiller en tynd film af smøremiddel kugleoverfladen fra løbebanens overflade, et fænomen kendt som elastohydrodynamisk smøring (EHL). Denne film, ofte kun en brøkdel af en mikron tyk , forhindrer direkte metal-til-metal-kontakt, hvilket er det, der gør det muligt for lejet at opnå sin nominelle udmattelseslevetid i stedet for at blive slidt for tidligt på grund af overfladeskader. Fedt vs. oliesmøring De fleste forseglede sporkuglelejer leveres færdigpakkede med fedt nok til lejets levetid under normale forhold. Oliesmøring er derimod typisk forbeholdt applikationer med højere hastigheder eller højere temperaturer, hvor der er behov for kontinuerlig cirkulation og køling, såsom i maskinværktøjsspindler eller turbinehjælpesystemer. Typiske applikationer baseret på strukturelle fordele De ovenfor beskrevne strukturelle egenskaber forklarer direkte, hvorfor dybe rillekuglelejer optræder på tværs af så mange forskellige industrier. Elektriske motorer : lav friktion og moderat aksial belastningskapacitet passer til kontinuerlig rotation ved moderat til høj hastighed Husholdningsapparater : Kompakt størrelse og støjsvag drift passer til vaskemaskiner, blæsere og blendere Bilkomponenter : Forseglede varianter modstår forurening i hjulnav, generatorer og tilbehørsdrev Industrielle gearkasser og pumper : kombineret radial og aksial belastningshåndtering reducerer behovet for flere lejetyper Transportørsystemer : Robuste tætningsmuligheder beskytter mod støv og snavs ved kontinuerlig drift Nøglevalgsfaktorer forankret i struktur Forståelse af den interne struktur informerer direkte, hvilke specifikationsdetaljer der betyder mest, når du vælger et leje til en given applikation. Borestørrelse og belastningsgrad Lejeboringsstørrelsen skal svare til akseldiameteren, mens de dynamiske og statiske belastningsværdier (angivet i producentens kataloger) bestemmer, om lejet kan håndtere de forventede driftskræfter med en passende levetidsmargin, typisk beregnet ved hjælp af formlen for udmattelseslevetid L10. Præcisionsklasse Præcisionsklasser (ABEC- eller ISO P0-P6-systemer) definerer dimensions- og rotationsnøjagtighed. Standardlejer (ABEC 1 / ISO P0) er tilstrækkelige til de fleste generel industriel brug , mens højere præcisionskvaliteter er forbeholdt applikationer som præcisionsværktøjsmaskiner, hvor rotationsnøjagtighed direkte påvirker produktkvaliteten. Krav til tætning Driftsmiljøet bør styre valget mellem åbne, afskærmede og forseglede typer - brug af et forseglet leje i et rent, velsmurt miljø tilføjer unødvendig friktion, mens brug af et åbent leje i et støvet miljø forkorter levetiden betydeligt. Endelig resumé Dybe rillekuglelejer opnår deres udbredte anvendelse gennem et strukturelt simpelt, men mekanisk effektivt design: en dyb, kontinuerlig løbebanerille, der tillader punktkontaktkugler at bære både radiale og moderate aksiale belastninger med lav friktion. At forstå denne struktur tydeliggør flere praktiske muligheder: Den dybe løbebanerille er det, der muliggør tovejs aksial belastningsunderstøttelse, hvilket adskiller denne lejetype fra enkeltrettede tryklejer Punktkontakt mellem kugler og løbebaner minimerer friktion og understøtter høje rotationshastigheder Smøring er ikke valgfri - den elastohydrodynamiske film er central for at opnå den nominelle udmattelseslevetid Tætningstype, præcisionsklasse og intern frigang bør alle matches til det specifikke driftsmiljø Med denne grundlæggende forståelse af struktur og arbejdsprincip på plads bliver valg af det rigtige sporkugleleje til en specifik maskine eller system et spørgsmål om at matche disse strukturelle egenskaber til den faktiske belastning, hastighed og miljøforhold, lejet vil møde under drift.

Direkte svar: Sammenligning af belastningskapacitet Med hensyn til rålastkapacitet, en Cylindrisk rulleleje overgår generelt en Deep Groove Kugleleje , især under radiale belastninger. Dette skyldes, at rullelejer bruger liniekontakt mellem de rullende elementer og løbebanen, og fordeler belastningen over et større overfladeareal, mens et Deep Groove Kugleleje er afhængig af punktkontakt, som koncentrerer spændingen til en mindre zone. Som følge heraf kan et cylindrisk rulleleje for samme borestørrelse typisk håndtere radiale belastninger, der er 30% til 50% højere end et sammenligneligt Deep Groove-kugleleje. Deep Groove-kuglelejet har dog en klar fordel ved håndtering af kombinerede radiale og aksiale belastninger, såvel som i applikationer, der kræver højere rotationshastigheder og lavere friktion. Valget mellem de to afhænger i sidste ende af belastningens retning og størrelse, den nødvendige hastighed og den tilgængelige installationsplads. Nedenfor nedbryder vi den tekniske begrundelse bag disse forskelle og giver praktisk vejledning til valg af den rigtige lejetype. Hvorfor kontaktgeometri bestemmer belastningskapacitet Den grundlæggende forskel mellem disse to lejetyper ligger i, hvordan de rullende elementer interagerer med de indre og ydre løbebaner. Et dybt rillekugleleje bruger sfæriske kugler, der berører løbebanen på et enkelt punkt. A enkeltrækket dybt rille kugleleje er den mest almindelige konfiguration, der tilbyder en afbalanceret kombination af radial og begrænset aksial belastningsstøtte, men punktkontakten begrænser i sagens natur, hvor meget belastning der kan overføres, før spændingskoncentration forårsager for tidligt slid eller deformation. Et cylindrisk rulleleje bruger derimod cylindriske ruller, der får linekontakt med løbebanen. Denne linjekontakt spreder den påførte belastning over en meget større overflade, hvilket reducerer kontaktspændingen markant pr. arealenhed. Dette er grunden til, at cylindriske rullelejer er det foretrukne valg i tungt industrielt maskineri såsom gearkasser, valseværker og store elektriske motorer, hvor de radiale belastninger er betydelige, og de aksiale belastninger er minimale eller ikke-eksisterende. Kontakt Stress og træthedsliv Lavere kontaktspænding i et cylindrisk rulleleje udmønter sig direkte i længere udmattelseslevetid under kraftige radiale belastninger. I henhold til standardberegninger af lejelevetid (baseret på L10-udmattelseslevetidsmodellen) kan et cylindrisk rulleleje opnå en vurderet dynamisk belastningskapacitet omkring 40 % højere end et dybt rillekugleleje af samme størrelse, forudsat identisk driftshastighed og smøreforhold. Sammenligning af belastningskapacitet Tabellen nedenfor illustrerer typiske dynamiske belastningsforskelle for lejer med sammenlignelig boringsstørrelse baseret på almindelige industrireferenceværdier. Borestørrelse (mm) Deep Groove Kugleleje (kN) Cylindrisk rulleleje (kN) 30 19.5 28.6 50 35.8 52.0 80 58.2 89.5 Omtrentlige dynamiske belastningsværdier for sammenlignelige borestørrelser, der illustrerer den generelle kapacitetsfordel ved cylindriske rullelejer under radial belastning. Disse tal er repræsentative snarere end absolutte, da de faktiske belastningsværdier varierer efter serie, burdesign og materialekvalitet. Alligevel er mønsteret konsistent: Efterhånden som borestørrelsen øges, har afstanden i radial belastningskapacitet mellem de to lejetyper en tendens til at udvide sig yderligere. Aksial belastningshåndtering: Hvor det dybe rillekugleleje udmærker sig Mens cylindriske rullelejer dominerer i rene radiale belastningsscenarier, er de stort set ude af stand til at understøtte aksiale (tryk)belastninger, medmindre de er specifikt designet med flanger eller kombineret med et separat trykleje. A Deep Groove Kuglelejer derimod kan understøtte aksiale belastninger i begge retninger samtidig med radiale belastninger, hvilket gør den langt mere alsidig til applikationer, hvor akselbelastningen ikke er rent radial. Dette er især relevant i elektriske motorer, ventilatorer, pumper og husholdningsapparater, hvor et enkelt-rækket dybt rillekugleleje ofte vælges specifikt, fordi det eliminerer behovet for et sekundært trykleje, hvilket forenkler designet og reducerer de samlede systemomkostninger. Typisk aksial-til-radial belastningsforhold Dybt rillekugleleje: kan typisk håndtere aksiale belastninger op til 50 % til 70 % af den radiale belastningskapacitet, afhængig af indvendig frigang og kontaktvinkel. Cylindrisk rulleleje: Aksial belastningskapacitet er minimal eller nul i standardkonfigurationer, hvilket kræver flange- eller specialdesign til enhver trykstøtte. Hastighedsevne og dens forhold til belastning Belastningskapacitet eksisterer ikke isoleret fra hastighed. Et dybt rillekugleleje genererer mindre friktion på grund af punktkontakt, hvilket gør det muligt at arbejde ved højere rotationshastigheder under lettere belastning. Et cylindrisk rulleleje, selvom det er i stand til at bære tungere belastninger, har en tendens til at generere mere varme ved høje hastigheder på grund af det større kontaktareal, hvilket kan reducere dets effektive hastighedsklassificering, medmindre der påføres forbedret smøring eller køling. Dette skaber en praktisk afvejning: applikationer, der kræver høj hastighed med moderate belastninger, såsom spindler eller små motorer, favoriserer ofte enkeltrækkede dybe rillekuglelejer, mens applikationer, der kræver tunge radiale belastninger ved moderate hastigheder, såsom industrielle gearkasser, favoriserer det cylindriske rulleleje. Praktiske retningslinjer for udvælgelse Valg mellem disse to lejetyper bør være baseret på en klar forståelse af applikationens belastningsprofil. Følgende overvejelser kan hjælpe med at styre beslutningen. Bestem, om belastningen er rent radial, rent aksial eller kombineret. Kombinerede belastninger favoriserer generelt et dybe rillekugleleje. Vurder størrelsen af ​​den radiale belastning. Tunge radiale belastninger med minimal aksial komponent favoriserer et cylindrisk rulleleje. Evaluer påkrævet rotationshastighed, da højere hastigheder typisk favoriserer et enkelt række dybt rille kugleleje på grund af lavere friktion. Overvej pladsbegrænsninger, da cylindriske rullelejer ofte kræver lidt mere radial plads for tilsvarende belastningskapacitet. Tag hensyn til vedligeholdelse og smøreadgang, da dybe rillekuglelejer generelt er mere tolerante over for mindre forskydninger og mindre hyppige smørecyklusser. Oversigt over nøgleforskelle Karakteristisk Deep Groove Kugleleje Cylindrisk rulleleje Radial belastningskapacitet Moderat Høj Aksial belastningskapacitet Moderat (Bidirectional) Minimal eller ingen Hastighedsevne Høj Moderat Fejljusteringstolerance Bedre Begrænset Generel præstationssammenligning, der opsummerer afvejningen mellem dybe rillekuglelejer og cylindriske rullelejer. Som konklusion er ingen af ​​lejetyperne universelt overlegne. Den Cylindrisk rulleleje vinder på ren radial belastningskapacitet , mens Deep Groove Kugleleje giver større alsidighed på tværs af kombinerede belastningsforhold, højere hastigheder og enklere installation. Et enkelt række dybe rillekugleleje forbliver en af ​​de mest udbredte lejetyper, netop fordi det balancerer disse faktorer effektivt på tværs af en bred vifte af generelle industrielle og kommercielle applikationer. Referencer / Kilder FORMÅL Industriel. Deep Groove Ball Bearing Guide: 6200/6300, tætninger og mærker. aimsindustrial.com.au(2025). Ningbo Sanya Bearing Co., Ltd. Rillede vs. Deep Groove Kuglelejer: Nøgleforskelle og applikationer. sanyabearing.com Lily Bearing. Sfæriske vs. cylindriske rullelejer: Ingeniørvejledning. blog.lily-bearing.com BearingBrain. Kugleleje vs rulleleje: Hvornår skal man bruge hvilke. bearingbrain.com

Hvad gør flangelejer A flangeleje understøtter en roterende aksel og låser den i en fast aksial position , ved hjælp af en indbygget læbe eller krave (flangen) på den ydre ring, der boltes direkte til en ramme, væg eller hus. I stedet for at have behov for et separat leje plus et monteringsbeslag, bliver selve flangen monteringsgrænsefladen, hvilket forenkler monteringen og forhindrer lejet i at glide sidelæns under trykbelastning. Rent praktisk udfører et flangeleje tre opgaver på én gang: det lader akslen spinde med lav friktion, det bærer den radiale belastning, der presser ned på akslen, og det modstår aksiale (side-til-side) kræfter, som ellers ville skubbe lejet ud af plads. Denne kombination er grunden til, at flangedesign dukker op så ofte i transportører, gearkasser, pumper og motorer, hvor lejet skal monteres vinkelret i stedet for blot at presses på en aksel. Hvordan flangen ændrer lejeydelsen Flangen er ikke en separat lejetype i sig selv; det er en mulighed tilføjet til et eksisterende leje, såsom et kugleleje, et rulleleje eller en glat bøsning. Tilføjelse af flangen ændrer, hvordan lejet opfører sig på tre specifikke måder. Aksial låsning Hvis nogen kraft skubber langs akslens længde, fungerer flangen som en skulder, der forhindrer lejet i at skifte. Dette er kritisk i udstyr, der starter og stopper ofte, såsom transportbåndsdrev, hvor gentagne tryk gradvist ville føre et leje uden flange ud af position. Vibrationsmodstand Fordi flangen boltes direkte til huset, modstår den at løsne sig under vibrationer bedre end en almindelig interferens eller klæbende pasform. Dette er en af ​​grundene til, at bilkomponenter, som udsættes for konstante vibrationer og varmecykler, ofte specificerer flangelejer frem for almindelige press-fit designs. Forenklet montering Et flangeleje kan boltes lige til en flad overflade uden at bearbejde en separat boring eller huslomme. Dette reducerer monteringstrin og delantal, hvilket betyder noget på både store produktionslinjer og feltreparationer. Hovedtyper af flangelejer efter internt design Flangen kan tilføjes til flere forskellige indvendige lejekonstruktioner, og valget af indvendigt design bestemmer belastningskapacitet, hastighedsklassificering og pris. Fire interne typer er mest almindelige. Type Lasthåndtering Typisk brug Glide-(tap)leje Lav til moderat radial glidende kontakt Husholdningsapparater, lette maskiner Cylindrisk rulleleje Høj radial, moderat tryk Gearkasser, industrielle drev Kugleformet rulleleje Høj radial og aksial, selvjusterende Transportbånd, tungt landbrugsudstyr Konisk rulleleje Høj kombineret radial og tryk Køretøjsnav, kraftige geardrev Sammenligning af almindelige indvendige lejedesigns, der bruges inde i et flangehus Sfæriske rullelejer er især almindelige i flangemonterede enheder, fordi deres tøndeformede ruller tolererer mindre akselforskydning, hvilket er et hyppigt problem på lange transportbåndsløb eller udstyr boltet til en ufuldkommen flad ramme. Flangelejetyper efter monteringsboltmønster Separat fra det indvendige rulleelement er flangelejer også klassificeret efter hvor mange monteringshuller flangen har, da dette bestemmer hvor meget aksial og radial belastning selve monteringen kan modstå. 2-bolt flange: To huller på modsatte sider, diamant- eller vingeformet hus. Velegnet til lette til mellemstore belastninger og langsomt roterende transportsystemer. 3-bolt flange: Et trekantet boltmønster, der giver mere modstand mod rotation af selve huset, brugt på roterende udstyr med moderat belastning. 4-bolt flange: Et firkantet eller rundt mønster, der giver den mest stabile montering, brugt på tungere belastninger og udstyr med højere vibrationer såsom pumper og ventilatorenheder. Som en generel regel betyder flere monteringsbolte bedre modstand mod vridningskræfter på huset, så tungere eller hurtigere udstyr har en tendens til at specificere 4-bolts flanger, selv når det indvendige leje i sig selv ville tolerere en lettere montering. Almindelige applikationer på tværs af brancher Flangelejer vises overalt, hvor en aksel skal understøttes fra en væg, ramme eller plade i stedet for at monteres inline. Typiske eksempler omfatter: Transportbåndssystemer i materialehåndtering og bagagehåndtering, hvor lejet boltes direkte til rammeskinnen Landbrugsmaskiner, såsom jordfræsere og høstmaskiner, hvor høje vibrationer og støv kræver et sikkert låst leje Bilkomponenter, inklusive aksler og styreenheder, hvor termisk cykling og konstant vibration udelukker klæbemiddel eller trykpasmontering alene HVAC remdrev og ventilatorenheder, hvor lejet skal modstå aksialt tryk fra remspændingen Fødevareforarbejdnings- og emballeringsudstyr, hvor forseglede flangeenheder holder forurenende stoffer ude af løbebanen Et almindeligt nævnt eksempel er F209-flangeenheden, som parrer et dybt rillekugleleje med et støbejernshus og er klassificeret til kombinerede radiale og aksiale belastninger i minedrift, landbrug og konstruktion, hvilket illustrerer, hvordan flangen og det indvendige leje arbejder sammen i én kompakt enhed. Sådan vælger du det rigtige flangeleje At vælge et flangeleje kommer ned til at matche fire faktorer til applikationen: belastningsretning, hastighed, miljø og monteringsplads. Ved at arbejde igennem disse for at undgå de mest almindelige udvælgelsesfejl. Match belastningstypen Hvis applikationen har et betydeligt aksialtryk ud over radial belastning, såsom en remspændt aksel, skal du vælge et sfærisk eller konisk rulledesign frem for en almindelig bøsning, da almindelige flangebøsninger er kun bedst egnede til lette aksiale belastninger . Kontroller hastighed og temperaturområde Hvert flangeleje har en maksimal sikker driftshastighed, som afhænger af smøring og belastning. At køre et leje over dets nominelle hastighed forkorter dets levetid et godt stykke tid før den statistisk forventede L10-mærkelevetid nås. Overvej husets materiale Støbejernsflangehuse modstår slid og tunge belastninger godt, hvilket gør dem til et almindeligt valg til bygge- og mineudstyr, mens metal-polymerhuse passer til lette til mellemstore belastninger i renere miljøer såsom elektronik eller husholdningsapparater. Bekræft, at boltmønsteret passer til rammen Før du bestiller, skal du kontrollere, at hulafstanden med 2 bolte, 3 bolte eller 4 bolte passer til den eksisterende ramme eller hus, da eftermontering af et andet boltmønster på en eksisterende struktur ofte koster mere end blot at angive den korrekte flange fra starten.

Grundlæggende definitioner og klassifikationer af miniaturetransmissionssystemer I moderne præcisionsmekanisk design er miniaturisering blevet den centrale drivkraft for teknologiske fremskridt. Fra letvægts dronemotorer til præcisions håndholdt medicinsk udstyr spiller miniature transmissionssystemer en rolle, der ligner "nerveender" i kritiske funktioner. For at forstå dette felt er det først nødvendigt at definere grænserne mellem miniature lejer og mikro lejer . Typisk klassificerer vi lejer med en ydre diameter på mindre end 9 mm og en indre diameter på 1 mm til 3 mm som miniaturelejer, mens produkter med endnu mindre ydre diametre eller dem, der bruges i ekstremt kompakte rum, kaldes "mikro lejer". Selvom disse komponenter er små, skal de modstå komplekse dynamiske belastninger, samtidig med at de sikrer ekstrem høj rotationspræcision. Udviklingen af mini lejer afspejler den menneskelige stræben efter pladseffektivitet og energioptimering. I tidlige præcisionsurmekanismer opnåede miniaturelejer et kvalitativt skift i at reducere friktionstab ved at minimere fysiske kontaktområder. I dag sikrer de i højhastighedskøleventilatorer eller miniaturegyroskoper præcis udstyrskontrol gennem høj driftsstabilitet. For ingeniører er det afgørende at forstå industristogarder for miniaturelejer. I øjeblikket er almindelig international størrelsesklassificering baseret på ISO- og ABEC-standarder, som ikke kun specificerer indre diameter, ydre diameter og breddeværdier, men også definerer rotationstolerancer. Standardisering reducerer ikke kun vanskelighederne ved design og udskiftning, men gør også globalt præcisionssamarbejde muligt. For intuitivt at vise klassificeringsforskellene for disse miniaturekomponenter skitserer følgende tabel deres vigtigste tekniske parameterkarakteristika: Leje Type Typical Size Characteristics (Outer Diameter) Kerneapplikationsfelter Belastningsegenskaber Standard Miniature Bearings 5 mm - 9 mm Household motors, fitness equipment Primært radial belastning Ultra-miniature lejer 2 mm - 4 mm Electronic equipment, precision instruments Let belastning, høj hastighed Præcisionslejer 3 mm - 9 mm Medical devices, model aviation Høj rotational precision, low noise I den indledende designfase øger afvigelse fra disse standardstørrelser ikke kun cyklussen og omkostningerne ved tilpasset udvikling, men kan også føre til for tidlig lejefejl på grund af urimelig smørekanaldesign. Derfor er det ikke kun et teknisk krav at blive fortrolig med disse klassifikationer, men det første skridt til at sikre langsigtet drift af miniaturesystemer. Dybdegående analyse: Kuglelejer og geometrisk mangfoldighed At the heart of miniature transmission systems, miniature kuglelejer indtager en absolut markedsposition på grund af deres unikke rullende struktur. Kernelogikken i kuglelejer ligger i at opnå rullefriktion gennem punktkontakt, hvorved det mekaniske energitab i høj grad reduceres. I strukturer med dybe riller er løbebanen bearbejdet til en bue, der er lidt større end den rullende kugles radius. Dette design gør det muligt for lejet at modstå radiale belastninger, mens det også til en vis grad håndterer tovejs aksiale belastninger. Det er grunden til, at det er så vidt udbredt på tværs af forskellige roterende miniaturedele - det er tilstrækkeligt "alsidigt". Men baseret på forskelle i anvendelsesscenarier har vi udledt sondring mellem mikro kuglelejer og mini kuglelejer . Førstnævnte fokuserer mere på vægtreduktion i ekstreme rum og bruges ofte til at understøtte præcisionsencodere eller sensorer, hvor kravene til startfriktionsmoment er ekstremt høje. Sidstnævnte bruges mere til håndtering af mekaniske vibrationer og findes ofte i fjernstyrede modeller eller små drivenheder, hvor strukturel styrke og tætningsniveauer er prioriteret. I grænseoverskridende ingeniørsamarbejde er den globale interoperabilitet af metric miniature bearings er ekstremt høj. Sammenlignet med ikke-metriske serier har metriske designs ofte overlegen tolerancetilpasningsevne, når de matcher akseldiametre. Følgende tabel sammenligner driftsegenskaberne for metriske miniaturelejer på tværs af forskellige præcisionskvaliteter: Precision Grade (ABEC/ISO) Typisk radial udløbsgrænse Anbefalede anvendelsesscenarier Smørefriktionsegenskaber P0 (General Grade) Relatively high Generel industriel brug, gør-det-selv-modeller Stabil friktionskoefficient P5 (præcisionsgrad) Stringent Højhastighedsventilatorer, højhastighedsmotorer Minimal frictional heat P4 (Ultra-præcision Grade) Ultimate Medicinsk scanningsudstyr, laboratoriepladespillere Ekstremt lav friktion, minimal termisk ekspansionspåvirkning Dette klassifikationssystem baseret på metriske standarder giver designere mulighed for at opnå iterative ydeevneopgraderinger i små rum blot ved at ændre præcisionsgraden i stedet for strukturen. Uanset om man forfølger den ultimative rotationshastighed for en motor eller kræver stringente støjniveauer til husholdningspræcisionsudstyr, giver metriske miniaturelejer det bredeste ingeniør-"sprog". Specialdesignlejer: Opfylder komplekse bevægelseskrav Når en enkelt radial støtte ikke kan opfylde komplekse dynamiske miljøer, skal ingeniører henvende sig til bærende strukturer designet til specifikke mekaniske egenskaber. De "særlige designs" af miniaturelejer er ikke blot ændringer i geometrisk form, men er beregnet til at fordele belastninger, begrænse forskydning eller forenkle monteringsprocesser i små rum. Miniature dybe sporkuglelejer forbliver hjørnestenen i dette felt. Deres løbebanekrumningsradius er lidt større end stålkuglens radius, hvilket gør det muligt for lejet at være i en ideel kontakttilstand, når den udsættes for ren radial kraft. Dette design er særdeles velegnet til højhastighedsrotation, og fordi dets friktionsmoment er lille, bruges det ofte i præcisionsmikromotorer, der er følsomme over for energieffektivitet. Når man står over for situationer, der kræver præcis positionering og tilstedeværelsen af aksiale belastninger, miniature angular contact bearings vise deres fordele. I modsætning til dybe rillekuglelejer har deres indre og ydre ringløbebaner relativ forskydning, specielt designet til at modstå ensrettede aksiale belastninger eller kombinerede belastninger. Disse lejer bruges normalt i par og påfører forspænding for at eliminere aksial spillerum og øge stivheden af ​​hele det roterende system. For kræfter vinkelret på aksen, miniature tryklejer give dedikeret aksial støtte. De fungerer som en lille "lastbærende pakning", der effektivt håndterer trykket fra akselenden. In addition, miniature flangelejer er meget værdifulde ved montering. Deres ydre ringkant har en udragende flange, der gør det muligt at placere lejet direkte mod overfladen af ​​et hul. Dette eliminerer behovet for at bearbejde komplekse indhak i huset, hvilket i høj grad forenkler det strukturelle design af småt udstyr og sikrer aksial stabilitet. For at hjælpe med tekniske beslutninger sammenligner følgende tabel disse specielle designs lasthåndteringsevner: Bearing Structure Type Radial Load Capacity Axial Load Capacity Nem installation Kerneteknisk fordel Deep Groove Kuglelejer Fremragende Fair Høj Versatile, adapts to high speeds Angular Contact Bearings Moderat Høj Moderat Høj rigidity, resists axial movement Miniature tryklejer Meget lav Ultimate Lavt Dedikeret til kontinuerligt aksialt tryk Flanged Bearings Fremragende Fair Meget høj Forenkler husets placering, modstår sideforskydning Når du vælger disse specielle lejer, skal systemets overordnede bevægelsesbane tages i betragtning. For eksempel, hvis udstyr ofte oplever aksiale vibrationer under drift, vil valg af vinkelkontaktlejer eller flangede dybe rillekuglelejer ofte forbedre den samlede levetid og pålidelighed væsentligt mere end blot at forfølge en højere præcisionsstandard. At kombinere disse strukturer med rimelighed er nøglen til at opnå effektiv rotation i miniaturesystemer. Anvendelsen af rulleteknologi i miniaturefelter Mens kuglelejer dominerer i miniatureapplikationer, tiny roller bearings er ofte det bedste valg for ingeniører, når de håndterer højere belastninger eller ekstreme krav til pladsstivhed. I modsætning til kuglelejers punktkontakt fordeler rullelejer belastninger over et bredere område via linjekontakt. Denne geometriske fordel giver dem mulighed for at bære større belastninger inden for mindre størrelser. Miniature rullelejer kommer normalt i former som cylindriske ruller, nåleruller og koniske ruller. I ekstremt begrænsede rum, såsom i udgangsakslerne på miniaturegearkasser eller små aktuatorer, bliver nålerullelejer det primære valg til at spare plads i miljøer med høj belastning på grund af deres ekstremt tynde tværsnitshøjde. Udformningen af ​​miniaturerullelejer står dog også over for uundgåelige tekniske begrænsninger. På grund af linjekontaktkarakteristikken opstår der let spændingskoncentration i enderne af rullerne. Under højhastighedsrotation er den relative glidehastighed mellem rullerne og løbebanen desuden meget højere end i kuglelejer, hvilket fører til øget friktionsvarme, hvilket stiller næsten krævende krav til smøreoliefilmens integritet. For at sikre en stabil drift af miniaturevalser ved høje hastigheder, er strukturel optimering af buret kernen i designet. Buret sikrer ikke kun rullernes position, men leder også smøremiddel i de små sprækker, hvilket reducerer "skævt" slid forårsaget af rulleelementets vipning. Følgende er en ydelsessammenligning mellem rullelejer og kuglelejer i miniatureapplikationsmiljøer: Ydelsesdimension Miniature rullelejer Miniature Ball Bearings Radial Load Capacity Høj (Line contact) Moderat (Point contact) Begrænsende hastighed Lavter (Higher frictional heat) Extremely Høj (Lavere frictional heat) Pladsforbrug (tværsnit) Ekstremt lav (nåletype) Moderat Axial Load Capacity Næsten nul (medmindre speciel struktur) Moderat Følsomhed over for fejlstilling Høj Lavter Engineering bedste praksis: Ved valg af rulleteknologi skal udstyrets driftsbetingelser vurderes omhyggeligt. Hvis systemet skal klare højfrekvente, intense radiale stød, og hastigheden er inden for et kontrollerbart område, overstiger miniaturerullelejernes holdbarhed langt den for kuglelejer. Omvendt, for præcisionsmotorer, der forfølger lavt startmoment og høj stabilitet, skal du undgå rullestrukturer og bruge dybe rillekuglelejer. For miniature rullelejer bestemmer valget af oliefilm den øvre grænse for deres levetid; Det anbefales at introducere tvungen smøring eller meget målrettede fedtpåfyldningsløsninger under designfasen for at håndtere det høje lokale tryk, som ledningskontakten medfører. Præcisionsfremstilling og højtydende materialevalg Inden for miniaturetransmission er ydeevneloftet for et leje ofte bestemt af kombinationen af materialevidenskab og fremstillingsprocesser. Efterhånden som applikationer udvider sig til ekstreme miljøer (såsom vakuum, ultralave temperaturer og korrosive forhold), miniature keramiske lejer kommer i stigende grad ind i mainstream. Siliciumnitrid (Si3N4) som kernemateriale har en densitet på kun 40 % af stål, hvilket betyder, at det reducerer centrifugalkraften betydeligt under højhastighedsdrift, og derved dramatisk øger lejets hastighedsgrænse. Ydermere undgår den iboende elektriske isolering af keramisk materiale effektivt elektriske erosionsproblemer i miniaturemotorer. Nøglen til at bestemme den endelige produktkvalitet ligger imidlertid i fremstillingstolerancekontrollen af præcision miniature lejer . I mikrometerverdenen bestemmer rundingen af ​​de indre og ydre ringe, overfladeruheden af ​​løbebanen og den dimensionelle konsistens af de rullende elementer direkte udstyrets støjniveau og levetid. Bearbejdningsprocessen for mikro miniature lejer er ekstremt kompleks. Det involverer ikke kun mikrobearbejdning, drejning og slibning, men også en række specielle kontrolprocesser såsom ultralydsrensning og renrumsmontering. Ethvert mikroskopisk støv eller metalaffald inde i lejet kan blive en "udløser" for fejl. Therefore, the quality control system for miniature precision bearings omfatter typisk fuldautomatisk laserinspektion og vibrationsaccelerationsmåling for at eliminere selv de mindste behandlingsfejl. For bedre at forstå bidraget fra forskellige materialer og fremstillingskvaliteter til ydeevnen, sammenligner følgende tabel materialeegenskaber og præcisionens indflydelse på lejets ydeevne: Nøgleparametre Kromstål (standard) Full Ceramic (Silicon Nitride) Hybrid Ceramic (Steel Ring Ceramic Ball) Tæthed Høj Lavt (Lightweight) Moderat Termisk udvidelse Høj Lavt (Resists deformation) Moderat Elektrisk isolering Ingen Fremragende Godt Smøringsafhængighed Høj Lavt (Can run dry) Moderat Typisk miljø Almen industri Luftfart/ekstreme miljøer Høj-speed Motors/High-performance Rotors Ved praktisk udvælgelse kan man ikke blot antage, at keramisk materiale er "hovednøglen". Mens keramiske lejer har en absolut fordel med hensyn til hastighed og kemisk modstand, yder præcisionsstål lejer bedre i sejhed og slagfasthed. Hvis dit applikationsmiljø involverer hyppige start-stop-påvirkninger, selv i højtydende scenarier, er en hybrid keramisk struktur ofte den bedste balance mellem omkostninger og levetid. Derudover fremstilling af præcisionskvaliteter (f.eks. ABEC 5 vs. ABEC 7) har betydelige ydelsesforskelle i miniatureapplikationer. ABEC 5 lejer er velegnede til langt de fleste scenarier for præcisionshastighedskontrol, mens lejer af ABEC 7 eller højere kvalitet betyder mindre vibrationsamplituder og højere rotationskonsistens, hvilket er afgørende i præcisionsoptiske instrumenter eller højfrekvent vibrationsfølende udstyr. At vælge den rigtige lejekvalitet er i bund og grund at "tilpasse" ydeevnegrænsen til udstyrets driftsmiljø. Bedste praksis for installation, smøring og fejlfinding Selv med top-tier præcisionslejer vil ydeevnen blive alvorligt kompromitteret, hvis installation og vedligeholdelsesmetoder er forkerte. Inden for miniaturetransmission afspejles "præcision" ikke kun i fremstillingen, men også i respekten for installationsmiljøet. Cleanliness is a Lifeline: Frigangen for miniaturelejer er ofte kun nogle få mikrometer. Hvis der findes støv eller metalpartikler, der er usynlige for det blotte øje, på installationsstedet, vil de indlejres direkte i løbebanen, hvilket fører til for tidligt slid. Operationer skal udføres i et tørt, rent, kontrolleret miljø (såsom et rent arbejdsbord). Fjern ikke lejets forseglede emballage for tidligt for at forhindre forurenende stoffer i at trænge ind. Nøgle installationsmetoder: Det er strengt forbudt at ramme endefladen af lejets indre eller ydre ring, da dette vil forårsage buler i løbebanen fra de rullende elementer. Der skal bruges en dedikeret ærme for at sikre ensartet kraft på forsiden af ​​ringen, der er interferensmonteret. Hvis forholdene tillader det, kan en varmetilpasningsmetode anvendes (opvarmning af lejet let til ca. 80°C, så det udvider sig for nem installation på akslen). Men med miniaturelejer skal opvarmningstiden være strengt kontrolleret for at forhindre ændring af materialets varmebehandlingstilstand eller beskadigelse af plastikburet. The "Golden Balance" of Lubrication: Overdreven fedtpåfyldning er en af de mest almindelige årsager til skader på miniaturelejer. I højhastighedsmiljøer skaber for meget fedt intens omrøringsfriktion, hvilket fører til unormale temperaturstigninger og forringelse af smøremidlet. Generelt bør påfyldningsmængden i et miniatureleje styres til mellem en tredjedel og halvdelen af ​​det indre rum. Sammenligning af smørestrategier for forskellige anvendelsesscenarier: Smøretype Gældende betingelser Fordele Begrænsninger Let mineralolie Meget høj hastighed, let belastning Extremely low resistance, good heat dissipation Short duration, easy to leak Syntetisk højtemperaturfedt Middel-høj hastighed, lang varighed Strong adhesion, long life Højer starting resistance Solid smøring (MoS2) Vakuum, ekstreme temperaturudsving Ingen fordampning, ikke-forurenende Begrænset levetid, lavere belastningskapacitet En hurtig vejledning til fejlfinding: Hvis der opstår abnormiteter under lejedrift, kan årsagen til fejlen indledningsvis bedømmes ud fra følgende karakteristika: Øget støj: Normalt forårsaget af smøringsfejl eller afskalning på grund af små fremmede partikler i løbebanen. Tjek om tætningen er løs. Høj temperatur: Tjek primært for overdreven fedtpåfyldning eller en alt for stram monteringspasning (frigang fuldstændig elimineret). Grov rotation: Kontroller for slitage, eller om husets hullet forårsagede deformation af inderringen på grund af bearbejdningsfejl. Husk, at fejl i miniaturelejer ofte ikke skyldes kvaliteten af ​​selve lejet, men fordi tolerancerne for de sammenkoblende dele (aksel eller hus) ikke er designet korrekt. Regelmæssig overvågning af temperaturstigninger og vibrationsfrekvens kan ofte afsløre problemer, før lejet svigter fuldstændigt. Ofte stillede spørgsmål (FAQ) Q1: Hvordan skelner man mellem dybe riller og vinkelkontaktstrukturer i miniaturelejer? Visuelt er de indre og ydre ringskuldre af et dybt rillekugleleje symmetriske og kan håndtere tovejs aksiale belastninger. I modsætning hertil er skuldrene på et vinkelkontaktleje typisk asymmetriske (en høj, en lav), hvilket dikterer, at det kun kan modstå ensrettede aksiale belastninger. Hvis du vælger den forkerte orientering i en enhed, vil lejet svigte hurtigt, da belastningspunktet overstiger løbebanen. Q2: Er keramiske materialer altid bedre end stål, når du vælger miniaturelejer? Ikke nødvendigvis. Mens siliciumnitridkugler har fremragende slidstyrke og hastighedsgrænser, kan hårdhedsforskellen mellem keramiske kugler og metalløbebaner forårsage plastisk deformation af løbebanen under intens påvirkning. Hvis du forfølger høj hastighed og isolering, skal du vælge keramik; hvis du leder efter omkostningseffektivitet og slagfasthed, forbliver højkvalitets kromstål branchens mainstream. Spørgsmål 3: Hvorfor producerer mit miniatureudstyr støj kort efter kørsel? I langt de fleste tilfælde er det et smøreproblem eller forurening. Det anbefales at kontrollere, om tætningsringen blev knust under installationen. Derudover, hvis tilpasningstolerancen mellem akslen og lejets indre boring er for stram, vil den oprindelige lille spillerum blive "knust", hvilket tvinger kuglerne til at glide i stedet for at rulle, hvilket resulterer i en fløjtende lyd. Q4: Kan metriske og imperiale miniaturelejer udskiftes? Nej. Størrelsessystemerne for metriske (f.eks. ISO-standard) og imperiale (f.eks. R-serie lejer) er helt forskellige. Selvom værdierne ligner hinanden, er deres kombinationer af indre diameter, ydre diameter og bredde ofte forskellige. Tvunget udskiftning vil føre til løse pasforme eller manglende evne til at samle. Design benchmarks skal fastlægges. Q5: Hvad er de særlige forholdsregler for installation af flangelejer? Flangen er en positioneringsflade; sørg for, at den passer perfekt mod husets endeflade under installationen. Hvis flangefladen udsættes for ujævn kraft på grund af vipning under prespasning, er det meget let at forårsage brud ved forbindelsen mellem flangen og yderringen. Brug af et fladt presseværktøj kan effektivt reducere sådanne risici. Q6: Hvordan skal forspændingen af ​​miniaturelejer kontrolleres? I systemer, der kræver høj rotationspræcision, er forspænding nødvendig, normalt opnået gennem bølgefjederskiver eller justeringsshims. Hvis forspændingen er for høj, øges friktionsvarmen; hvis det er for lavt, kan systemets vibrationer ikke undertrykkes. Det anbefales at tage højde for enhedens termiske udvidelseskoefficient under drift og efterlade en lille spillerum.
