Hvad er et dybe sporkugleleje?

Hvad er et dybt rillekugleleje, nøjagtigt

Navnet kommer direkte fra formen på racerbanen. I et glat radial leje er rillen lav og modstår kun belastning, der skubber lige gennem akslen. I et kugleleje med dyb rille skæres rilleradius kun marginalt større end selve kuglen, normalt inden for et par procent, så bolden har aldrig plads til at kravle ud af kanalen, selv når akslen skubber sidelæns. Den eneste geometriske beslutning er grunden til, at dybe rillekuglelejer blev standardvalget på tværs af næsten alle maskinkategorier, fra en køkkenblendermotor til en transportørgearkasse.

Når folk søger efter en lejekugle eller et lejekugleleje uden at kende det tekniske navn, beskriver de næsten altid netop denne del. Det er det leje, som de fleste ingeniører først tager billeder af, fordi det vises på flere katalogsider, flere OEM-tegninger og flere reservedelslister end nogen anden familie med rullelejer.

Delene inde i et dybt rillekugleleje

Hvert rillekugleleje, uanset hvor lille eller stort, er bygget af de samme fem funktionelle dele. At forstå hver enkelt gør det meget nemmere at læse et lejestørrelsesdiagram eller et lejemålsdiagram senere, fordi hver dimension på dette diagram er knyttet til en af ​​disse komponenter.

• 01
  Indvendig ring Presser på akslen og bærer den indre løbebanerille. Dens boringsdiameter er det første tal i ethvert lejestørrelsesdiagram.
• 02
  Yderring Sidder i husets boring og bærer den ydre løbebanerille. Dens udvendige diameter definerer sammen med boringen lejets tværsnit.
• 03
  Boldkomplement En ring af hærdede stålkugler, normalt otte til ti i en lille eller mellemlang boring, der ruller mellem de to løbebaner og fysisk bærer lasten.
• 04
  Bur eller holder Holder boldene jævnt fordelt rundt om løbebanen, så de ikke rører hinanden, hvilket ville skabe glidende friktion og hurtigt slid.
• 05
  Forsegling eller skjold Et valgfrit dæksel presset eller fastgjort på den ydre ring, der holder smøremiddel inde og snavs ude. Åbne, afskærmede og forseglede versioner deler alle den samme interne geometri.

Bemærk: udtrykket kugleleje bruges ofte løst til at beskrive hele samlingen, mens lejekugle alene refererer normalt kun til den løse stålkuglekomponent, der sælges separat til reparation eller eftersmøring.

Hvordan et dybt rillekugleleje bærer belastning

Et dybe rillekugleleje fungerer efter et punktkontaktprincip. Hver stålkugle berører den indre løbebane på et punkt og den ydre løbebane på et punkt, og belastningen passerer gennem de to små kontaktflader i stedet for på tværs af en hel linje, som den ville i et rulleleje. Punktkontakt holder rullemodstanden lav, hvilket er grunden til, at sporkuglelejer spinder mere frit end næsten enhver anden lejefamilie af samme størrelse.

Fordi løbebanens rille er dyb på begge ringe, er linjen, der forbinder de to kontaktpunkter, ikke helt lige gennem midten af ​​bolden, den sidder i en lille vinkel, ofte citeret som nogenlunde nul grader i hvile, men skiftende lidt under aksial belastning. Den skiftende kontaktvinkel er det, der gør det muligt for et enkelt række dybt rille kugleleje at modstå tryk fra begge retninger uden at skulle bruge et andet, modsat leje. Et konisk rulleleje eller et vinkelkontaktleje skal parres for at håndtere tovejs tryk. Et enkeltrækket kugleleje med dyb rille gør det alene, i én del, til én pris.

Enkelt række dybe rille kuglelejer vs dobbelt række

Det meste af det, folk mener med et dybt rille kugleleje, er det enkelt række dybe rille kugleleje, som er langt den mere almindelige konfiguration. En dobbeltrækket version fordobler kuglekomplementet i et bredere leje, hvilket øger den radiale kapacitet uden at stable to separate enkeltrækkelejer på akslen. Tabellen nedenfor viser de to konfigurationer side om side.

I praksis dækker dybe spor-enkeltrækkede kuglelejer mere end ni ud af ti industrielle anvendelser, fordi de fleste aksler ikke har brug for den ekstra radiale margin, som et dobbeltrækket design giver. Dobbeltrækkelejer er forbeholdt situationer, hvor pladsen langs akslen er begrænset, men den radiale belastning er usædvanlig høj.

Hvorfor dybe rillekuglelejer er standardvalget

Spørg enhver lejeingeniør, hvad rillekuglelejer er gode til, og svaret er næsten altid det samme: alt, hvad der ikke er et ekstremt tilfælde. De er ikke de højeste belastningslejer, der findes, og de er ikke de hurtigste tilgængelige, men de er det bedste hele vejen rundt om kompromis mellem belastning, hastighed, omkostninger og enkelhed, hvilket netop er grunden til, at den globale produktionsvolumen for denne enkeltlejetype overgår alle andre rullelejefamilier tilsammen.

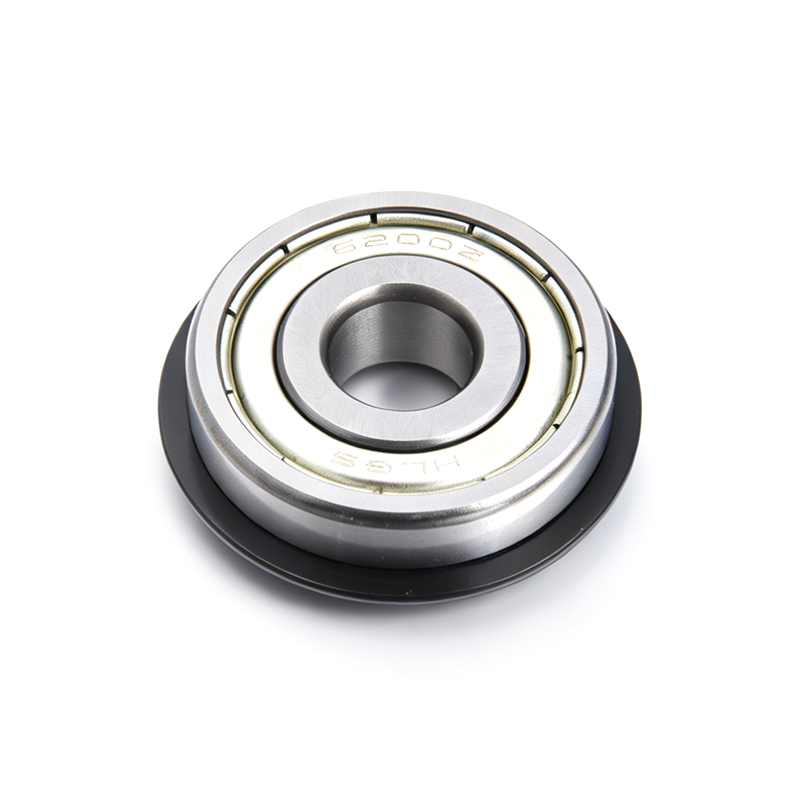

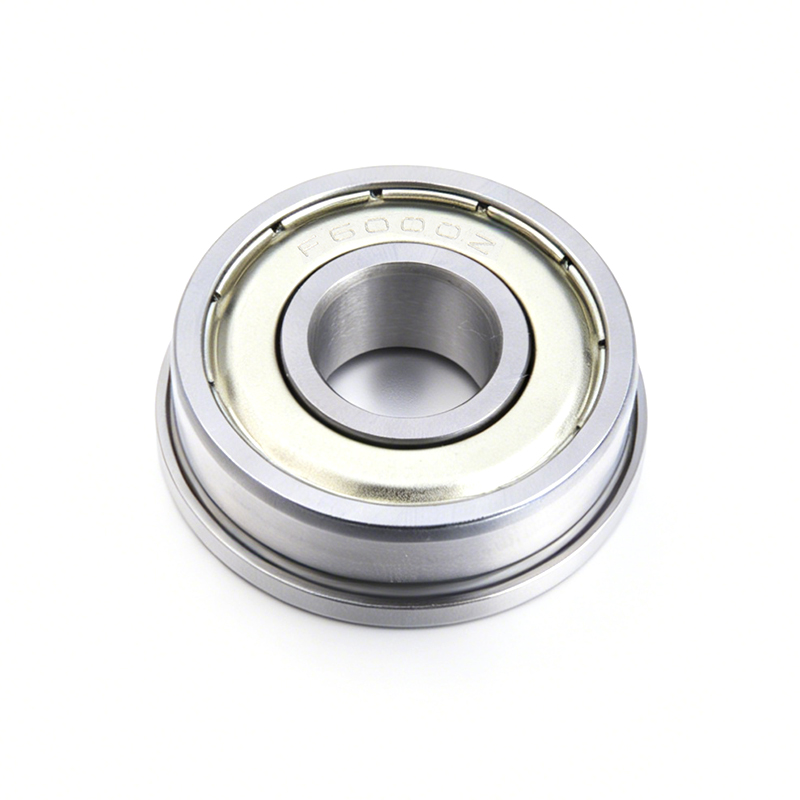

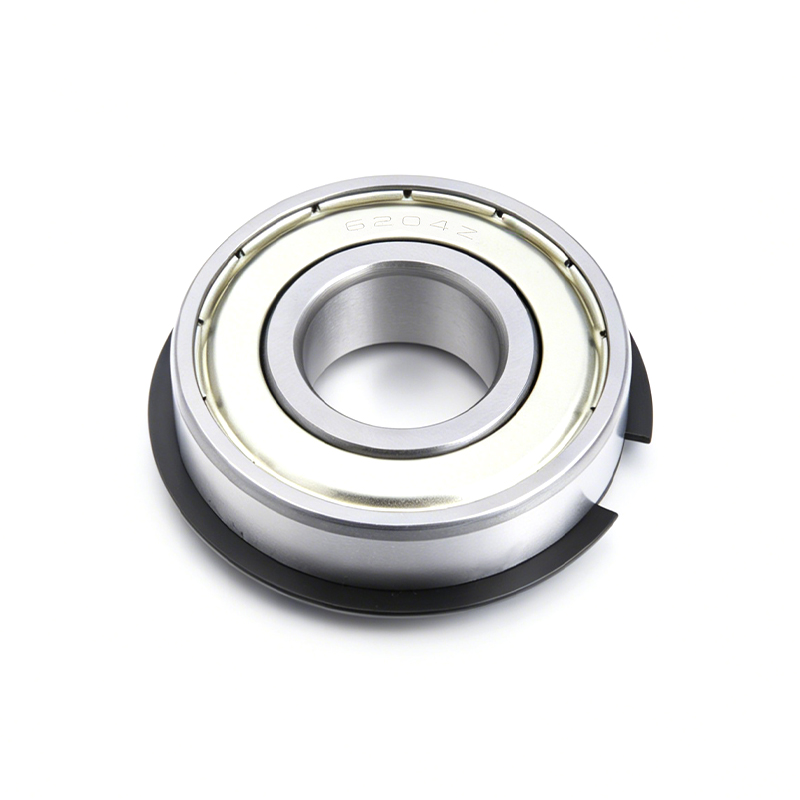

Åbne, afskærmede og forseglede dybe rillekuglelejer

Et sporkugleleje kan leveres med flere forskellige beskyttelsesniveauer, og suffikset efter størrelsesnummeret fortæller dig, hvilken du holder. Dette betyder lige så meget som de rå dimensioner, når du matcher et erstatningskugleleje med en maskine.

Deep Groove Kuglelejer Størrelsesskema og Dimensioner

Hvert rillekugleleje er beskrevet af tre kernemål: boringsdiameter, udvendig diameter og bredde. Tilsammen udgør disse tre tal diagrammet med lejemål, der vises på hvert producentdatablad. Tabellen nedenfor er et standard kuglelejestørrelsesdiagram for de mest almindelige metriske serier, der dækker serierne 60 ekstra lette, 62 lette og 63 mellemstore.

Ovenstående figurer er repræsentative katalogniveauværdier, der bruges til generel sammenligning. Bekræft altid nøjagtige lejestørrelser og lejemål i forhold til det aktuelle producentdatablad før bestilling, da belastningsværdierne varierer lidt mellem produktionsstandarderne.

Sådan aflæses en lejebetegnelse

En kode som 6205-2RS-C3 pakker lejestørrelser og optioner i én streng. At skille det ad gør hele lejemålsdiagrammet nemmere at bruge fremover.

Materialer Used to Build a Deep Groove Ball Bearing

Ringene og kuglerne i et standard kugleleje med dyb rille er lavet af kromlegeret lejestål, oftest kvalitet GCr15, som er gennemhærdet til omkring 60 til 64 HRC. Den hårdhed gør det muligt for den lille bold til løbebanekontakten at håndtere gentagne stresscyklusser uden at deformeres. Bure er typisk udstanset stål til lejer med mindre boringer og bearbejdet messing eller konstrueret polymer til lejer med større eller højere hastighed.

Hvad bruges dybe rillekuglelejer til

Det ærlige svar på, hvad de dybe rillekuglelejer bruges til, er næsten alt, der drejer. Fordi designet håndterer radial belastning, moderat tryk i begge retninger og høj hastighed alt sammen i én kompakt og billig del, blev det gået til roterende støtte på tværs af næsten enhver industri, der bygger maskiner.

Sådan vælger du det rigtige dybe rillekugleleje

1. Bekræft aksel- og husdimensionerne

   Mål akseldiameteren for boringsstørrelse og husets boring for udvendig diameter, og krydsreferencer derefter mod et lejestørrelsesdiagram for at vælge kandidatdelnumre.

2. Beregn radial og aksial belastning

   Læg de faktiske kræfter sammen, som lejet vil se under drift, inklusive enhver remspænding eller gearindgrebskraft, ikke kun den statiske vægt af den roterende enhed.

3. Kontroller den nødvendige hastighed

   Sammenlign dit driftsomdrejningstal med grænsehastighedskolonnen i kuglelejedimensionsskemaet, og anvend derefter en sikkerhedsmargin for fedtets levetid og omgivende temperatur.

4. Vælg en tætningstype

   Vælg kun åbne lejer, hvis du har et kontrolleret smøresystem, ellers vælg 2RS eller ZZ baseret på miljøets støv-, fugt- og hastighedsprofil.

5. Vælg rydningsklasse

   Standardafstand passer til det meste almindelige arbejde, mens C3-afstand er almindeligt for elektriske motorer, der kører varme og har brug for ekstra intern plads.

6. Bekræft tolerancegraden

   ABEC- eller ISO P0-tolerance er fin til almindelige maskiner, mens præcisionsspindler og højhastighedsudstyr har brug for P6 eller strammere.

Installation og vedligeholdelse af et dybt rillekugleleje

Almindelige fejltilstande

Hvor kan man købe dybe rillekuglelejer

Ensartede dimensioner, verificeret stålkvalitet og stabil varmebehandling betyder lige så meget som tallene trykt på et lejemålsdiagram. En leverandør, der kører sine egne smednings-, drejnings-, varmebehandlings- og slibelinjer, kan holde tolerance og belastning langt mere konsekvent end en handelsvirksomhed, der kun ompakker lejer fra blandede kilder.

Deep Groove Kuglelejer FAQ

Den korte version

Et dybt rille kugleleje er den daglige arbejdshest for roterende maskiner. Dens dybe løbebanerille lader en kompakt, overkommelig del bære radial belastning, aksial belastning i begge retninger og høj rotationshastighed på samme tid, hvilket er grunden til, at den forekommer i flere designs end nogen anden lejetype. Uanset om du læser et kuglelejestørrelsesdiagram for at matche en udskiftningsdel, sammenligner enkeltrækkede og dobbeltrækkede muligheder eller køber volumenproduktion fra en producent som Ningbo Zhenhai Hualei Bearing Co., Ltd., gælder det samme underliggende princip, rilledybden er funktionen, og alt andet ved lejet følger af det.
